De mogelijkheid van geluidslokalisatie bij gehoorapparaten is niet nieuw. Er is echter ruimte voor verbetering op het gebied van performantie, efficiëntie en daarmee ook het energieverbruik. AI wordt ingezet voor de nieuwste methoden van geluidslokalisatie binnen verschillende ruimtes. In dit artikel wordt dieper ingegaan op geluidslokalisatie in het horizontale vlak bij achter-het-oor gehoorapparaten.
Heb je ooit meegemaakt dat je iemand moeilijk kon verstaan op een feestje door luide muziek of veel gebabbel? In zo'n situatie is de ruis een grote storende factor. Daarnaast weerkaatsen geluidssignalen tegen muren en objecten voordat ze je oren bereiken. Als er meerdere geluidsbronnen tegelijk aanwezig zijn, wordt het nog moeilijker om te bepalen waar elk geluid vandaan komt. Gelukkig zijn onze hersenen hieraan aangepast. Maar ook in het programma moet hiermee rekening worden gehouden.

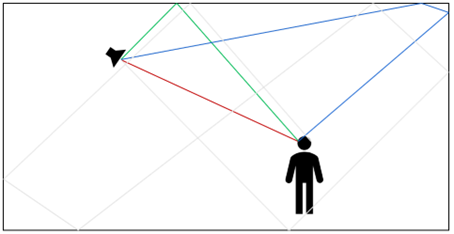

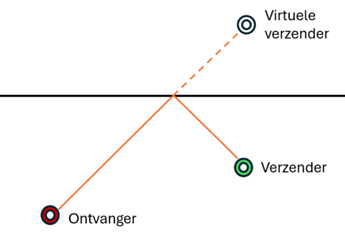

Om te voorkomen dat er veel data handmatig moet worden gelabeld voor het maken van het AI-model, wordt de data gesimuleerd. Een wiskundig model genaamd Image Source Model wordt gebruikt om alle reflecties binnen de kamer in rekening te brengen. Dit model gebruikt virtuele verzenders om de weerkaatsingen na te bootsen. Het schaduweffect van het hoofd, waarbij het hoofd geluidsgolven blokkeert en afbuigt, beïnvloedt de inkomende signalen aanzienlijk. Om dit schaduweffect mee te nemen, wordt een eerder opgenomen vergelijking (impuls antwoord) gebruikt. Dit weerspiegelt het effect van het hoofd op de geluidsgolven voor een specifieke bronlocatie.
Dit onderzoek richt zich op achter-het-oor gehoorapparaten. Deze apparaten zijn uitgerust met drie microfoons per oor en kunnen geluidsverwerking direct bij het oor uitvoeren. Naast het lokaliseren van geluiden zullen deze apparaten ook functies hebben zoals ruisonderdrukking, spraakverbetering en verbinding met andere apparaten. In dit onderzoek ligt de nadruk echter op de geluidslokalisatie.
In het tweede model, het gedistribueerde model, worden de berekeningen deels op het gehoorapparaat zelf uitgevoerd waarna de verwerkte data naar de centrale computer wordt gestuurd. In plaats van ruwe audiodata worden vectoren verzonden die de belangrijkste informatie van de microfoons op elk oor bevatten. De gegevens van beide oren worden pas halverwege het model gecombineerd. Deze aanpak biedt vergelijkbare prestaties als het gecentraliseerde model, waarin alle signalen vanaf het begin samen worden verwerkt. Om het model energiezuiniger te maken wordt gewerkt op de modellagen net voor het verzenden van de vectoren. Dit vormt echter het knelpunt van het gedistribueerde model.
Om de bandbreedte te verlagen en het aantal benodigde berekeningen te verminderen, zijn verschillende aanpassingen doorgevoerd. Ten eerste is het aantal te verzenden vectoren verminderd om een striktere selectie te realiseren.
Daarnaast is de resolutie van de getallen in de vectoren verlaagd met een factor vier door middel van kwantisatie. Deze aanpassingen zorgden voor een zeer beperkte verlaging van performantie in hoekpredictie.
Verder zijn de resoluties van de tijds- en frequentiedimensies verlaagd. De tijdsaanpassing is bereikt door het overslaan van bepaalde tijdssamples en het comprimeren van de dimensiegrootte in een voorziene netwerklaag van het model. Voor de frequenties is ervoor gekozen om dit te beperken tot 100 frequenties.

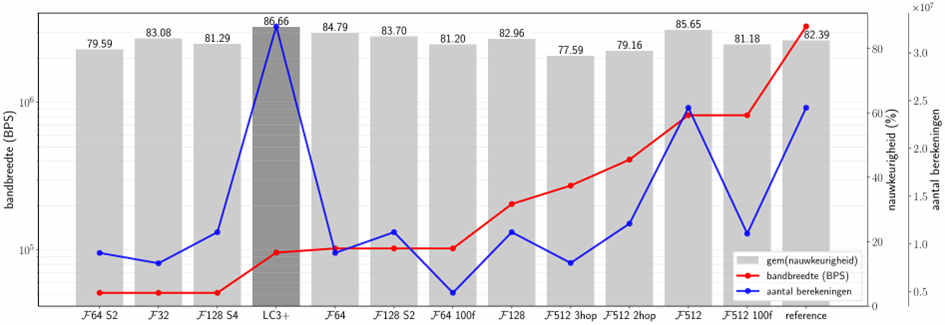

De barplots geven de gemiddelde nauwkeurigheid van de hoekvoorspelling weer in verschillende testsituaties. In de grafiek staat het lichtgrijze gebied voor het gedistribueerde model, terwijl het donkergrijze gebied het gecentraliseerde model met de LC3+ codec vertegenwoordigt. De rode lijn in de grafiek toont aan hoe de bandbreedte voor het gedistribueerde model met een factor 64 wordt verlaagd.
De blauwe grafiek geeft een indicatie van het aantal berekeningen dat binnen het model wordt uitgevoerd. Uit de resultaten blijkt dat het gecentraliseerde model met de codec nog steeds de beste prestaties levert qua nauwkeurigheid.
In de grafiek zijn de modellen als volgt benoemd: 'F' staat voor het aantal vectoren, terwijl 'S' en 'hop' verwijzen naar de compressie van de tijdsdimensie. De oorspronkelijke modellen maakten gebruik van 257 frequenties, en de vermindering tot 100 frequenties wordt aangeduid als '100f'. Het referentienetwerk is het gedistribueerde model met hyperparameters die zijn overgenomen uit eerder onderzoek (S. Kindt, 2021).
Het gedistribueerde model toont duidelijk de mogelijkheid tot verdere verlaging van de bandbreedte zonder significant verlies van nauwkeurigheid. Dit is te zien aan de stabiele lichtgrijze barplots en de dalende rode curve (van rechts naar links). Daarnaast blijkt uit de blauwe curve dat het aantal berekeningen aanzienlijk lager ligt bij het gedistribueerde model in vergelijking met het gecentraliseerde model.
Artificiële diepe neurale netwerken zijn AI-modellen die leren van data, een proces dat 'trainen' wordt genoemd.
Kennisoverdracht is een techniek dat vaak wordt toegepast bij beeldherkenning. Hierbij wordt een klein model, de 'student', getraind met behulp van een groter model, de 'leraar'. Zo kan de student naast het leren van de echte waarde, ook leren uit de voorspellingen van het leraar. Met deze techniek kan eenzelfde model met dezelfde trainingsdata toch verbeterd worden.
Leraarmodellen die zijn getraind op dezelfde data als de studentmodellen blijken, naast snellere training, weinig effect te hebben op de eindperformatie. Aan de andere kant kan het trainen van kleinere studentmodellen met minder data leiden tot een prestatieverbetering van maar liefst 10%.
“Elk geluid waar je lang genoeg naar luistert, wordt een stem.” - Victor Hugo
