Een tweede (of tiende) leven voor keramische producten?
- TimEvens
Heb je je ooit afgevraagd hoe die complex gevormde plastic drankflesjes precies gemaakt worden? Wel, dat gebeurt via een techniek genaamd spuitgieten. Een geavanceerdere variant hiervan is keramisch spuitgieten, of Ceramic Injection Moulding (CIM). Deze techniek maakt het mogelijk om complexe keramische onderdelen in grote aantallen te produceren, en dat op een kostenefficiënte manier. Toch is er een belangrijk verschil: waar plastic grondstoffen goedkoop zijn, zijn keramische materialen dat absoluut niet. Precies daarom is het zinvol – of zelfs noodzakelijk – om foutieve of afgedankte producten te recycleren, zodat het dure materiaal opnieuw gebruikt kan worden. In mijn masterproef onderzocht ik hoe het hergebruik van dit materiaal de kwaliteit van het eindproduct beïnvloedt.
Het keramisch spuitgietproces
Voor we dieper ingaan op het recycleren, is het nuttig om het spuitgietproces zelf even te bekijken. CIM verloopt in vier stappen:
- Feedstock maken

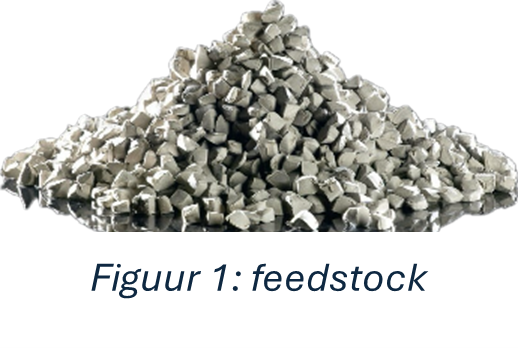

De basisgrondstof, de feedstock, bestaat uit een mengsel van fijn keramisch poeder en diverse polymeercomponenten (kunststoffen). Deze worden zorgvuldig gemengd tot homogene korrels. - Spuitgieten
De korrels worden in een spuitgietmachine gesmolten en onder hoge druk in een matrijs geïnjecteerd — de holle vorm van het gewenste product.
“Het product dat bij het spuitgieten gevormd wordt, wordt een green part genoemd. Dit green part is een product met de gewenste eindvorm, maar bestaande uit plastic en keramiek. Het is dit product dat tijdens mijn masterproef gerecycleerd werd.” - Ontbinden (debinding)
Keramisch spuitgieten zou keramisch spuitgieten niet zijn, als dit proces geen sterke keramische eindproducten zou opleveren. De ‘zwakkere’ kunststoffen moeten dus nog uit het product verwijderd worden. Afhankelijk van het type polymeren gebeurt dit via thermische of water-gebaseerde processen. Het overblijvende product, het brown part, bevat nu enkel nog los keramisch materiaal. - Sinteren

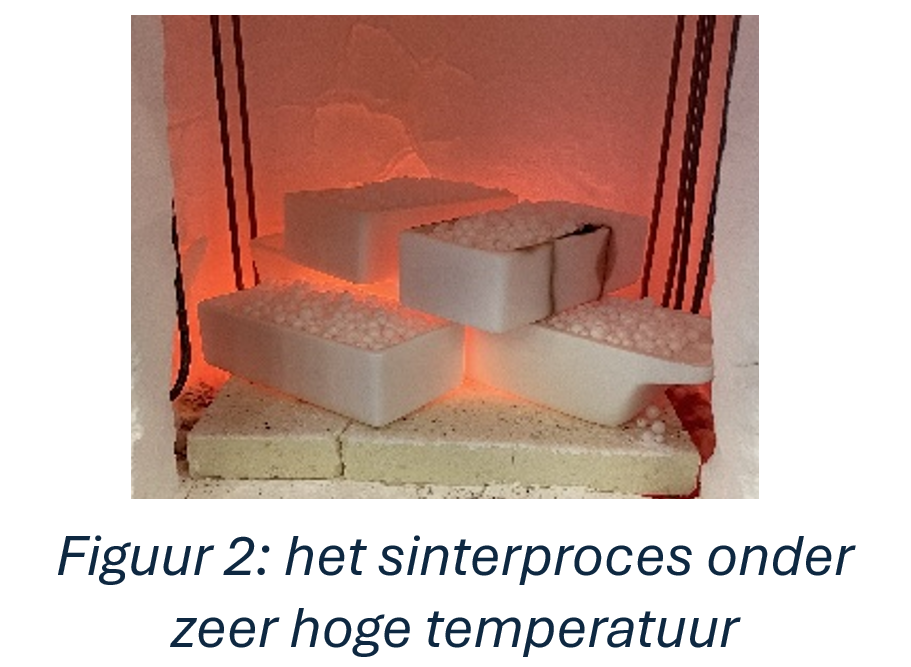

Om van dit los keramisch poeder een sterke keramische structuur te maken, zal het brown part gesinterd worden. Tijdens het sinteren wordt het product voor een korte tijd op zeer hoge temperaturen verwarmd. Tijdens dit onderzoek gebeurde het sinteren gedurende één uur op 1600°C.
Spuiten, malen, herhalen!
Om te weten te komen hoe vaak een green part gerecycleerd kan worden zonder dat het keramisch eindproduct zijn eigenschappen verliest, werd er voor dit onderzoek gekozen om de green parts tienmaal te recycleren. Dit recycleren gebeurde door de green parts mechanisch te vermalen. Iedereen kent ongetwijfeld de video’s wel waarin verschillende producten helemaal gesloopt worden in een shredder. Dit werd tijdens dit onderzoek ook gedaan onder de naam recycleren. Het materiaal dat uit de shredder bekomen werd, de gerecycleerde feedstock, werd opnieuw gebruikt als uitgangsmateriaal tijdens het spuitgietproces.

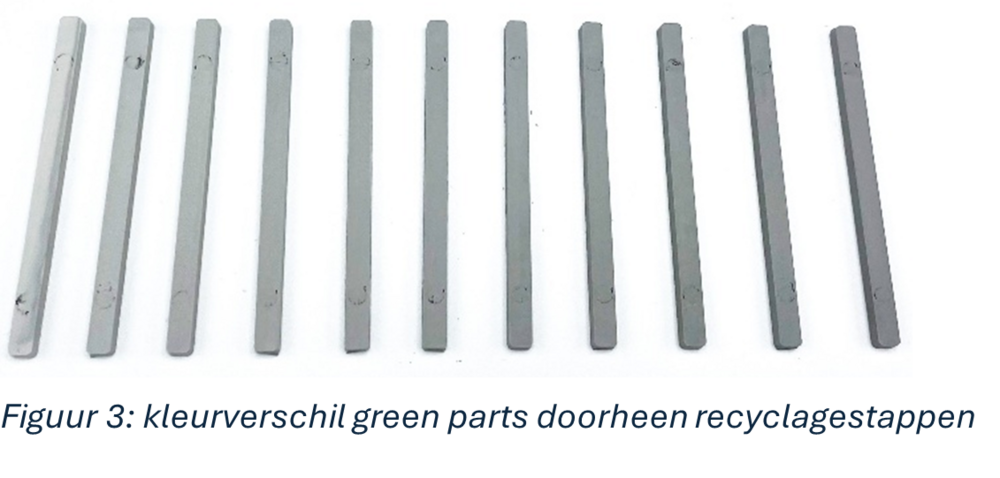

Wat meteen opviel, was de kleurverandering (Fig.3) van de green parts. Waar producten uit virgin (nieuwe) feedstock licht van kleur waren, werden de gerecycleerde varianten steeds donkerder.

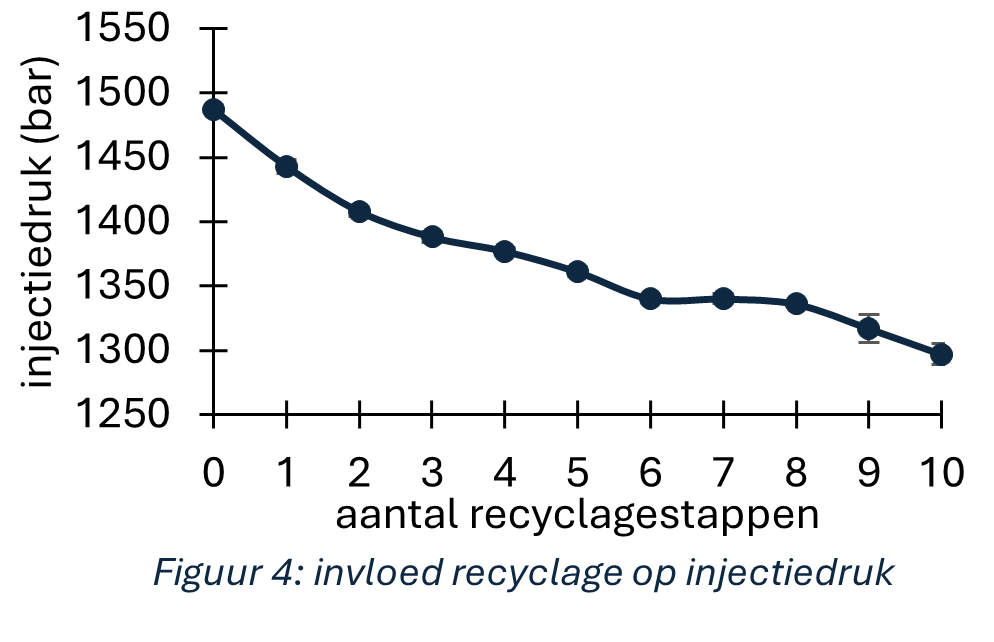

Bovendien daalde de benodigde injectiedruk (Fig.4) na elke recyclagestap.
De matrijs kon dus met steeds minder kracht gevuld worden.
Deze observaties toonden aan: er verandert wel degelijk iets tijdens het recycleren. Maar wat precies?
Onderzoek
Om te onderzoeken wat er precies verandert tijdens recyclage, werden er verschillende testen uitgevoerd. Eerst en vooral werd de massadichtheid onderzocht. Deze test werd uitgevoerd om te onderzoeken of er na recyclage nog steeds dezelfde verhouding keramisch poeder en polymeerproducten aanwezig is. Deze verhouding kan eenvoudig in verband gebracht worden met de massadichtheid doordat het keramische poeder veel zwaarder is dan de polymeerproducten. Echter bleek de massadichtheid niet veranderde door de recyclage.
Verder werd ook de buigsterkte van de gesinterde producten bepaald m.b.v. een vierpuntsbuigproef. Tijdens deze test worden de keramische producten op vier verschillende plekken belast totdat ze breken. Hierbij wordt de kracht opgemeten die nodig is om de producten te breken. Ook tijdens deze test was er geen invloed van de recyclage op te merken.
Wat weten we dan wel? De gerecycleerde feedstock is duidelijk donkerder van kleur en vereist minder injectiedruk. Omdat de massadichtheid gelijk blijft, kunnen we aannemen dat er nog steeds evenveel polymeer aanwezig is. De verandering zit dus niet in de hoeveelheid, maar wellicht in de eigenschappen van die polymeren.
Een logische verklaring is thermische degradatie: door de hoge temperaturen tijdens het spuitgieten kunnen polymeren afbreken, wat leidt tot kortere ketens met een lagere viscositeit. Hierdoor stroomt het materiaal gemakkelijker (lagere injectiedruk) én ontstaan mogelijk restproducten die de kleur beïnvloeden.
Conclusie
Zijn het nu de kortere polymeerketens als gevolg van thermische degradatie die dit effect veroorzaken? Of speelt er nog iets anders? Omdat ik dit onderwerp zó boeiend vond, kreeg ik de kans om het onderzoek verder te zetten als projectingenieur aan de KU Leuven. Intussen werk ik aan een FWO-beurs zodat ik de komende vier jaar dit thema kan blijven uitspitten in een doctoraatstraject. Het is een bijzonder boeiend domein, dat ik met veel passie verder wil onderzoeken.
