Röntgen in kleur: hoe een nieuwe scantechniek paarden helpt beter te genezen
Paarden zijn zeer waardevolle atleten, met hun benen als kwetsbaarste punt. Kreupelheid is één van de meest voorkomende problemen in de paardengeneeskunde, met vaak letsels diep verborgen in de hoeven en gewrichten. Voor dierenartsen is het een constante uitdaging: hoe krijg je een duidelijk beeld van wat er zich afspeelt in het complexe samenspel van botten, pezen en banden, zonder meteen een risicovolle operatie te moeten uitvoeren?
Tot nu toe was MRI de gouden standaard om zulke verborgen letsels zichtbaar te maken. Deze techniek geeft gedetailleerde beelden van zowel bot als weke delen en kan onder meer “beenmergoedeem” (vochtophoping in het bot) in beeld brengen, iets wat met gewone röntgenfoto’s niet lukt. Het nadeel? Een MRI-scan is duur, tijdrovend, en vaak enkel mogelijk onder algehele narcose. Voor veel paardeneigenaars en dierenartsen is dat praktisch of financieel een brug te ver.
Een mogelijke gamechanger dient zich nu aan: dual-energy CT (DECT), een geavanceerde variant van de klassieke CT-scan. In de humane geneeskunde bewijst deze techniek al haar nut, maar in de diergeneeskunde is ze nauwelijks onderzocht. In haar masterproef aan de Universiteit Gent boog dierenarts Bamsi van Diemen zich over de vraag: kan DECT ook paarden helpen?
Wat maakt DECT bijzonder?
Een gewone CT-scan gebruikt één bundel röntgenstralen om door het lichaam te kijken. Het resultaat zijn scherpe beelden van botten, maar zachte weefsels zoals pezen of ligamenten blijven vaag. DECT daarentegen gebruikt twee verschillende energieën, alsof je met twee kleuren licht tegelijk door het lichaam kijkt. Dat maakt het mogelijk subtiele verschillen in weefsels beter te onderscheiden.
Bij mensen is dat bijzonder handig. Met zogenaamde VNCa-beelden kan men vocht in het bot aantonen, wat typisch is bij kneuzingen of vroege breuken. Daarnaast bestaat er collageen mapping (cMap), een techniek die bindweefselstructuren zichtbaar maakt, zoals pezen en gewrichtsbanden. Ideaal dus voor het bewegingsapparaat – en precies daar wringt bij paarden vaak het schoentje (of hoefijzer).
Het onderzoek: zeven paarden, vele scans
Van Diemen onderzocht zeven distale ledematen van zes geëuthanaseerde paarden. Hun doodsoorzaak stond los van het onderzoek, maar ze hadden wel allen letsels aan de hoeven of gewrichten. Elk been werd onderzocht met drie technieken: MRI (als gouden standaard), klassieke CT en DECT.
Het doel: nagaan of DECT net zo betrouwbaar is als MRI in het opsporen van beenmergoedeem en of cMap ook nuttig is voor het opsporen van weke delen letsels.

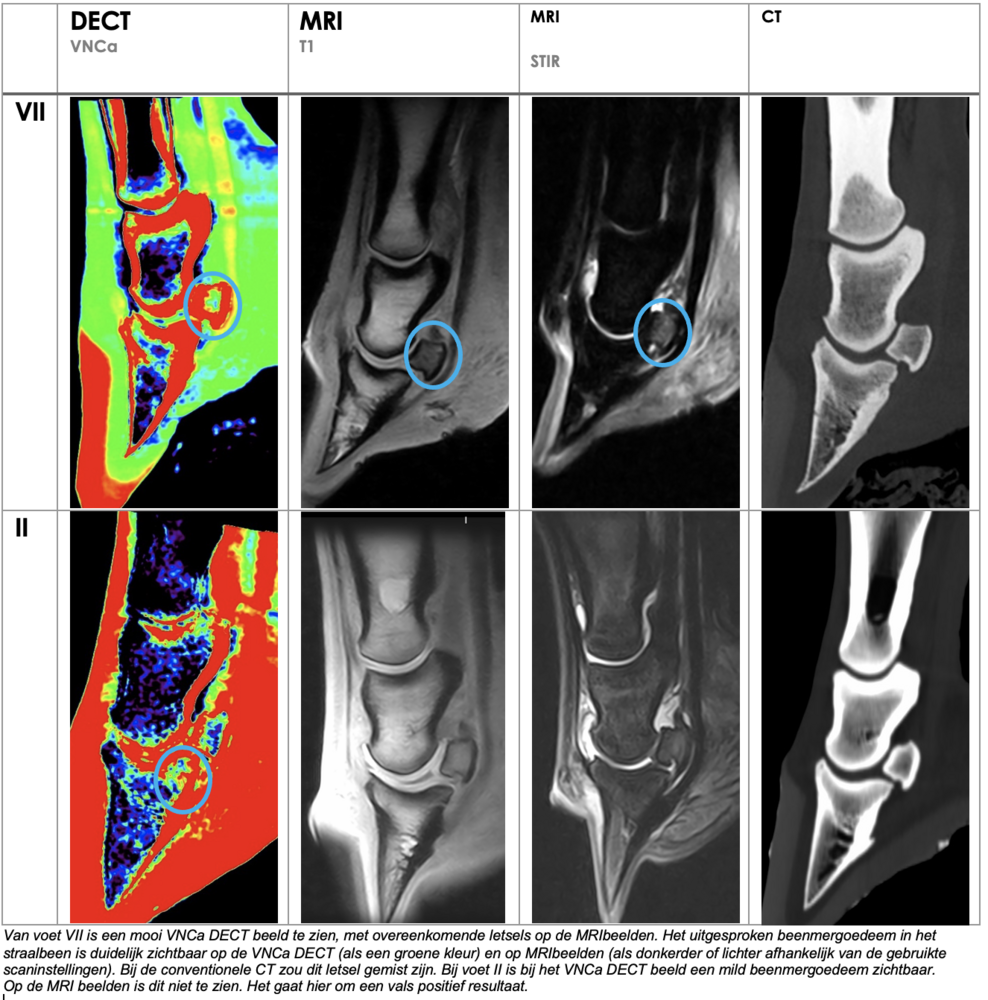

De resultaten waren veelbelovend, maar ook genuanceerd:
- Beenmergoedeem: MRI vond dit in drie benen. DECT bevestigde er twee, en suggereerde zelfs bijkomende afwijkingen die MRI niet zag. Maar niet alles klopte: soms zag DECT dingen die er waarschijnlijk niet waren, mogelijk door artefacten of post-mortem veranderingen.
- Weke delen: Hier viel DECT tegen. De cMap-beelden waren van onvoldoende kwaliteit om letsels betrouwbaar te herkennen. Artefacten, beeldruis en het complexe weefsel van de paardenvoet maakten het onmogelijk om duidelijke conclusies te trekken.
-
Klassieke CT: Verrassend genoeg bleek dat zelfs de gewone CT in sommige gevallen weke delen letsels detecteerde die MRI had gemist.
Wat betekent dit voor paardenartsen?
Het onderzoek laat zien dat DECT potentieel heeft, vooral als alternatief in situaties waar MRI niet haalbaar is. “We weten dat MRI niet overal beschikbaar is en dat paarden vaak niet zomaar in een MRI-scanner kunnen,” legt Van Diemen uit. “Als DECT in de toekomst verder wordt verfijnd, zou het dierenartsen een toegankelijkere manier kunnen bieden om sneller een diagnose te stellen.”
Vooral het detecteren van beenmergoedeem – een belangrijk vroeg waarschuwingssignaal voor ernstigere problemen – lijkt met DECT haalbaar. Weke delen daarentegen blijven voorlopig een uitdaging. Daarvoor moet de techniek verder worden ontwikkeld en aangepast aan de anatomie van het paard.
Van menselijke geneeskunde naar diergeneeskunde
De kracht van DECT is al uitgebreid bewezen in ziekenhuizen. Bij mensen wordt de techniek ingezet om bijvoorbeeld pols- of knieletsels te onderzoeken. Studies tonen dat DECT met hoge nauwkeurigheid beenmergoedeem kan opsporen, vaak zonder dat een MRI nog nodig is.
Maar wat voor mensen geldt, geldt niet automatisch voor paarden. Hun benen zijn anders opgebouwd: de hoef is extreem dens en bestaat uit meerdere weefsels met sterk uiteenlopende dichtheden. Dat maakt het voor röntgenstralen lastiger om betrouwbare beelden te produceren. Artefacten zoals “beam hardening” (waarbij straling vervormt door harde structuren) bemoeilijken de interpretatie nog verder.
“De techniek werkt, maar de omstandigheden maken het complexer dan bij de mens.” legt Van Diemen uit.
Grenzen en toekomst
Zoals bij elk onderzoek zijn er beperkingen. De studiepopulatie was klein (slechts zeven benen), en de analyses gebeurden op kadavers. Dat roept vragen op: hoe zouden levende paarden, met circulatie en metabolisme, eruitzien op DECT? Ook histologisch bewijs – weefselonderzoek om scans te bevestigen – ontbreekt nog.
Toch wijst het onderzoek de weg. Optimalisatie van de scaninstellingen, betere software en grotere studies kunnen DECT in de toekomst een vaste plaats geven in de paardenkliniek. Het zou een brug kunnen slaan tussen de snelheid en toegankelijkheid van CT en de detailnauwkeurigheid van MRI.
Waarom dit ertoe doet
Voor paardeneigenaars en trainers kan een snellere en betrouwbaardere diagnose het verschil betekenen tussen maandenlange revalidatie of een tijdige behandeling die erger voorkomt. Voor de sportwereld, waar toppaarden miljoenen waard zijn, kan een techniek als DECT een enorme impact hebben. En niet te vergeten: voor het welzijn van het paard zelf betekent het minder invasieve ingrepen, snellere diagnose en betere kansen op herstel.
“Paarden kunnen niet vertellen waar ze pijn hebben,” zegt Van Diemen. “We zijn dus volledig afhankelijk van beeldvorming om te begrijpen wat er misgaat. Elke verbetering daarin helpt ons om beter voor hen te zorgen.”
Conclusie
De masterproef toont dat dual-energy CT bij paarden veel potentieel heeft, maar nog niet klaar is voor brede klinische toepassing. Vooral bij de detectie van beenmergoedeem kan de techniek een waardevolle aanvulling zijn, zeker waar MRI niet mogelijk is. Voor de beoordeling van weke delen moet er nog veel onderzoek gebeuren.
Toch is de belofte groot: een dag waarop dierenartsen “in kleur” door de paardenvoet kunnen kijken, lijkt dichterbij te komen. Wat vandaag nog een experimentele studie is, zou morgen wel eens een standaardinstrument kunnen worden in de strijd tegen kreupelheid – en daarmee een grote stap vooruit voor zowel de wetenschap als de paardenwereld.
