Het snel en betrouwbaar coördineren van multi-agent systemen
- StanServaes
Herinner je je die ene keer nog, toen je op het voetpad iemand tegenkwam en jullie elkaar langs dezelfde kant probeerden te passeren? Je zette dan een stap in de andere richting, maar je tegenligger had hetzelfde idee. Na een paar keer heen en weer wiebelen geraakte je erlangs, al vond je het toch wat ongemakkelijk. Stel je nu voor dat je met z’n drieën op elkaar afkwam, of met vijf, tien of zelfs meer! Dat valt niet zo gemakkelijk meer te coördineren.
Dit probleem is echter niet beperkt tot onze sociale omgeving, maar kent talloze analoge versies in de ingenieurswereld. Of het nu gaat om robots, drones, satellieten of transport in een fabriek: het simultaan plannen en coördineren van hun bewegingen is van cruciaal belang. Om het algemeen te houden, worden ze vaak ook ‘multi-agent systemen’ genoemd, waarbij de ‘agents’ bijvoorbeeld transportkarretjes voorstellen.

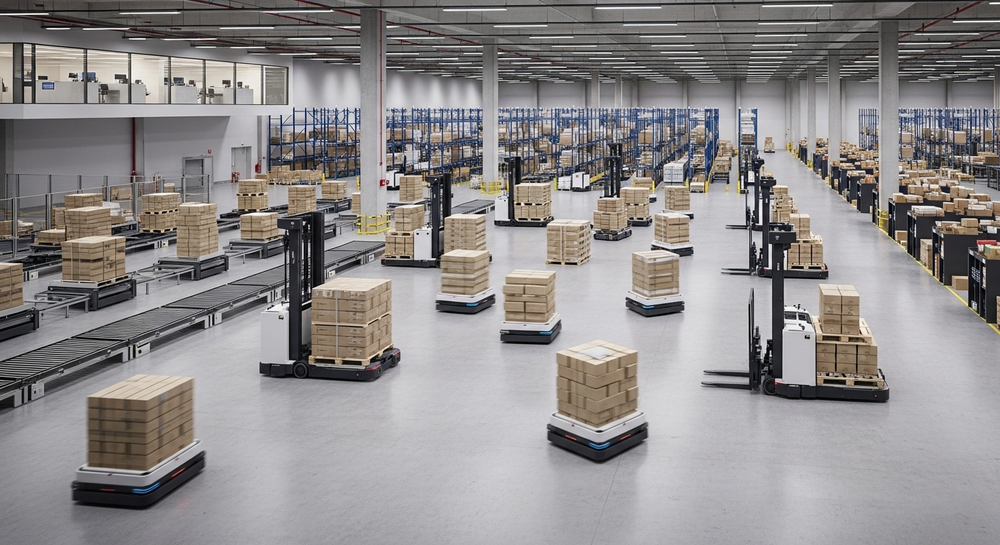

Onze scriptie spitst zich toe op die laatste toepassing. De industrie kan zich namelijk geen tijdsverlies of opstoppingen veroorloven op de productielijn of in de fabriek, omdat de beweging van de karretjes niet goed gecoördineerd is. Bijgevolg schreeuwt men om zogenaamde bewegingsplanners: algoritmes die dit pittige coördinatieprobleem voor meerdere karretjes op een efficiënte manier kunnen aanpakken.
Alles in één klap
Een populaire methode om zo’n bewegingsplanner te maken, is met Model Predictieve Controle – kortweg MPC. Dit is een wiskundige optimalisatietechniek die de beste trajecten kan vinden voor de karretjes en tegelijk rekening kan houden met bepaalde beperkingen, zoals snelheidslimieten. Je kan zelfs kiezen hoe je ‘de beste trajecten’ definieert. Zo kan je de duur van het traject minimaliseren, maar ook het energieverbruik, indien je ecologischer te werk wilt gaan.
Wanneer het algoritme de trajecten van alle karretjes tegelijk berekent, in één stap, spreekt men van centrale MPC. Het werkt namelijk alsof het algoritme van bovenaf naar de situatie kijkt. Hierdoor heeft het alle informatie om de trajecten van ieder karretje tegelijk te plannen. Dit zorgt dus voor een zeer goede coördinatie en fantastische resultaten.
Maar het verhaal eindigt hier nog niet. Er is namelijk één groot nadeel: deze centrale optimalisatieproblemen zijn enorm complex en vergen veel te veel rekentijd, zelfs voor krachtige industriële computers. Dit ondermijnt natuurlijk de nodige flexibiliteit van de bewegingsplanner, want de karretjes hebben geen tijd om minutenlang op het resultaat van deze berekeningen te wachten! En het wordt alleen maar erger naarmate er meer karretjes bijkomen. Hierdoor zijn onderzoekers op zoek gegaan naar snellere bewegingsplanners.
Toch iedereen voor zich
Om het optimalisatieprobleem lichter te maken, richtte de literatuur zich op de zogenaamde ‘gedecentraliseerde methoden’, waarbij het probleem wordt opgesplitst per karretje. Deze deelproblemen zijn bijgevolg veel lichter en kunnen parallel worden opgelost, wat leidt tot snellere berekeningen.
Uiteraard moeten de karretjes nog steeds met elkaar communiceren om rond elkaar te kunnen plannen. Het nieuwe algoritme moet dus iteratief zijn: de karretjes berekenen eerst elk hun eigen optimale traject, waarna ze hun intenties met elkaar communiceren. Vervolgens herwerken ze hun plan om met elkaar rekening te houden. Dit proces herhaalt zich totdat de karretjes tot een consensus komen, wat betekent dat ze elk een optimaal traject hebben gevonden dat niet met de rest botst.
Dus, probleem opgelost? Helaas. Het nieuwe algoritme is wel sneller, maar in de praktijk komen de karretjes niet altijd tot een consensus — althans niet in het soort coördinatieprobleem dat we in deze scriptie willen oplossen. Dat betekent dat de trajecten niet zo optimaal zijn als verwacht en, erger nog, dat het algoritme niet alle botsingen kan vermijden. Dit is natuurlijk absoluut onaanvaardbaar in de industrie, en evenzeer in andere toepassingen.
Het beste uit beide werelden
De veilige alternatieven voor gedecentraliseerde methoden proberen op allerlei manieren de karretjes toch tot consensus te dwingen. Helaas kan men dit enkel onder strikte voorwaarden garanderen, wat tot serieuze beperkingen leidt.
Deze scriptie zoekt een oplossing in een ander concept binnen de robotica: de zogenaamde ‘control barrier functions’. Dit is een wiskundig concept dat kan worden gebruikt om een soort barrière te vormen die bepaalde oplossingen uitsluit — bijvoorbeeld onveilige trajecten.
Het idee om deze te combineren met gedecentraliseerde methoden is zeer recent ook in de literatuur verschenen, al was dit nog steeds bedoeld om de karretjes tot consensus te dwingen. Deze scriptie tracht echter de beperkende voorwaarden die hierbij komen kijken te omzeilen, door de control barrier functions te gebruiken in een extra centrale ‘veiligheidsstap’ aan het einde van het gedecentraliseerde algoritme.
Deze extra stap corrigeert de originele trajecten door voor alle karretjes tegelijk het meest aansluitende traject te zoeken dat wél veilig is. Er hoeven dus geen trajecten vanaf nul te worden berekend, wat ervoor zorgt dat deze stap verwaarloosbaar snel kan worden uitgevoerd. Resultaat? Een hybride algoritme dat de voordelen van de centrale en gedecentraliseerde methoden combineert. Het is praktisch even snel als het gedecentraliseerde algoritme, maar wél veilig!
Van theorie naar praktijk

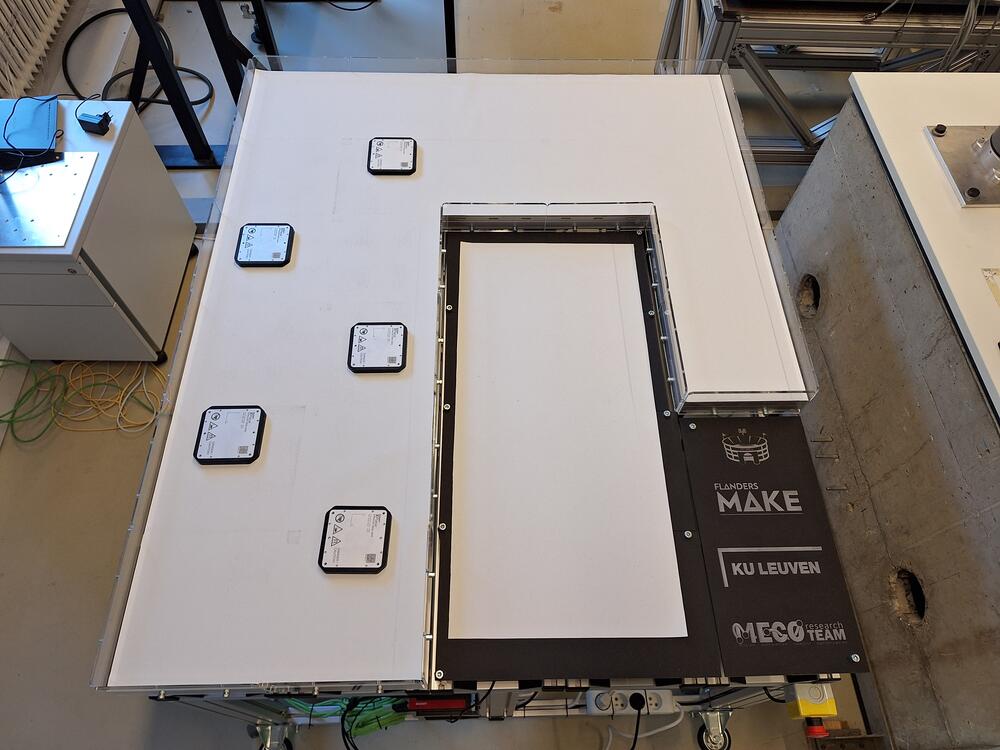

Theorie is één ding, maar kan het ook werken in de praktijk? Hiervoor werd het hybride algoritme eerst uitgebreid getest in simulaties om na te gaan wat de invloed is van de verschillende parameters, én of de trajecten wel echt veilig zijn. Daarna hebben we het geïmplementeerd op een industrieel systeem (de zogenaamde XPlanar van Beckhoff) dat karretjes magnetisch kan laten zweven en aansturen in alle richtingen. Ter demonstratie stellen we een YouTube-filmpje ter beschikking van onze experimenten in het labo: https://youtu.be/sBp-01f-Wow
Hieruit blijkt dat het hybride algoritme ook in de praktijk wel degelijk in staat is om snel genoeg de trajecten te berekenen, zodat de karretjes veilig en zonder vertraging kunnen worden aangestuurd.
Maar wat betekent dit nu voor jou? Wel, algoritmes die de efficiëntie in de industrie kunnen verhogen, bieden de mogelijkheid voor productiviteitsgroei en bijgevolg een stijging van onze welvaart. Dat klinkt misschien ver van huis, maar wie weet kan je er ook in het dagelijks leven iets van opsteken. Herinner je je die ongemakkelijke momentjes op straat nog? De volgende keer dat je iemand moet kruisen, kan je de bovenstaande strategie eens proberen!
