Een borst die écht past – hoe 3D printen comfort en keuze biedt na borstkanker
Door Eline De Roo – Universiteit Gent, campus Kortrijk
Jaarlijks krijgen meer dan 11.000 vrouwen in België de diagnose borstkanker. Mijn tante is één van hen.
Voor velen betekent dat niet alleen een medische strijd, maar ook het verlies van een deel van hun identiteit, want een borstamputatie is vaak onvermijdelijk. Wat betekent het om je lichaam niet meer als het jouwe te herkennen? Hoe herstel je je zelfbeeld als je spiegelbeeld niet meer klopt?
Voor veel vrouwen is een uitwendige borstprothese de enige manier om lichaamssymmetrie en zelfvertrouwen te herstellen. Alleen: de standaardprothesen die vandaag op de markt zijn, blijken vaak te zwaar, te warm of gewoonweg oncomfortabel. Ze houden geen rekening met persoonlijke lichaamsvormen, voorkeuren of noden.
Met mijn masterproef in Industrieel Ontwerpen ging ik op zoek naar een alternatief. Wat als we de kracht van technologie combineren met empathie? Wat als we een borstprothese kunnen ontwerpen die écht past – fysiek én emotioneel – door gebruik te maken van 3D printen, innovatieve structuren en maatwerk voor elk vrouwelijk silhouet?
"Er zijn twee keer zoveel borsten als vrouwen"
Die uitspraak van een deelnemer aan een cocreatiesessie bleef me bij. Elke vrouw heeft haar eigen lichaam, contouren en voorkeuren. 1 op 8 vrouwen wereldwijd krijgen te maken met borstkanker. Toch wordt van hen verwacht dat ze zich aanpassen aan het zeer beperkt aanbod siliconen prothesen in standaardvormen en groottes . Tijdens mijn onderzoek hoorde ik telkens opnieuw dezelfde frustraties: prothesen die te zwaar zijn (tot 400 gram), slecht aansluiten, niet ademend zijn of zichtbaar onder kleding.
Mijn doel? Een lichtere, ademende en op maat gemaakte prothese ontwikkelen die wél aansluit bij het lichaam en de wensen van de vrouw zelf, letterlijk en figuurlijk.
En hoe pakte ik het aan?
Een nieuwe benadering: cocreatie en parametrisch ontwerp
Wat dit project onderscheidt van bestaande innovaties, is de centrale rol van co-design. De vrouw die de prothese zal dragen, is niet langer een passieve gebruiker, maar een actieve medeontwerper. Via cocreatiesessies en gesprekken met patiënten werd niet alleen aandacht besteed aan technische vereisten, maar ook aan emotionele en esthetische behoeften. Hun ervaringen en persoonlijke voorkeuren vormden de basis voor het ontwerp.
Naast de input van patiënten werd ook expertise verzameld van professionals, waaronder plastisch chirurg Prof. Dr. Philip Blondeel en het Duitse bedrijf Anita Dr. Helbig GmbH, gespecialiseerd in borstzorg, lingerie en badmode. Vooral de betrokkenheid van Anita bood waardevolle inzichten in draagcomfort, pasvorm en esthetiek. Dit vergroot de kans dat dergelijke ontwerpen op termijn hun weg vinden naar de markt, op voorwaarde van verdere validatie en samenwerking.
Op basis van deze inzichten ontwikkelde ik een digitaal ontwerpmodel in Grasshopper, een parametrische ontwerptool. Parametrisch ontwerp betekent dat het model is opgebouwd uit instelbare parameters, zoals afmetingen, vormen en structuren. Dankzij deze aanpak kan het ontwerp automatisch worden aangepast aan de unieke lichaamsvormen van elke gebruiker, op basis van 3D scans van het lichaam. Zo wordt maatwerk op grote schaal mogelijk, zonder telkens vanaf nul te moeten beginnen.
3D scanning: de sleutel tot maatwerk
Een essentieel onderdeel van het ontwerptraject is 3D scanning: het digitaal vastleggen van de borstregio om een gepersonaliseerd protheseontwerp te kunnen maken. In de masterproef werd geëxperimenteerd met commercieel beschikbare en gebruiksvriendelijke scan-apps zoals Polycam en xOne. Hoewel de techniek in theorie veelbelovend is, bleken de resultaten van mobiele apps nog onvoldoende accuraat voor medisch precisiewerk. Zelfscans leverden vaak onscherpe of onvolledige 3D bestanden op, en het correct exporteren van het model verliep niet altijd vlekkeloos. Om toch een betrouwbare basis voor het ontwerp te garanderen, werd aanvullend een scan gemaakt met een professionele 3D scanner. Deze combinatie maakte het mogelijk om het concept van maatwerk verder te onderbouwen, maar toont tegelijk aan dat het proces voor het 3D scannen nog verdere ontwikkeling vereist.
Licht, luchtig en modulair

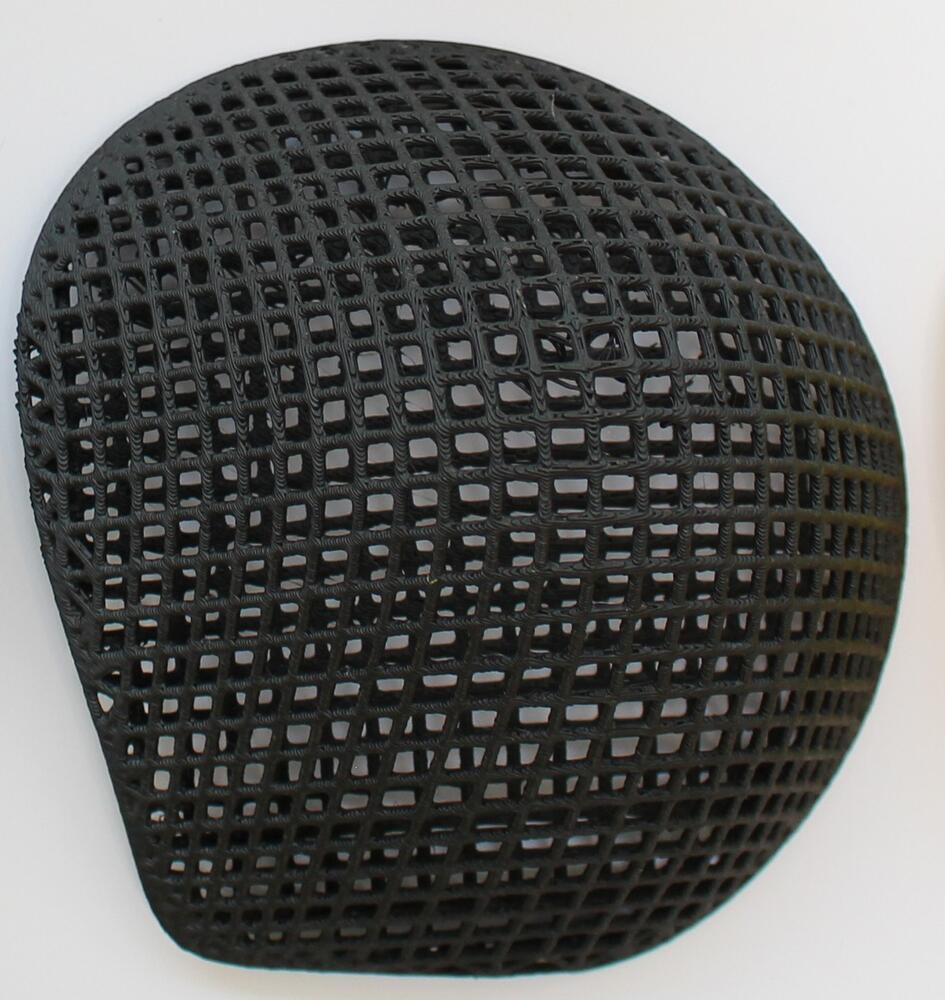

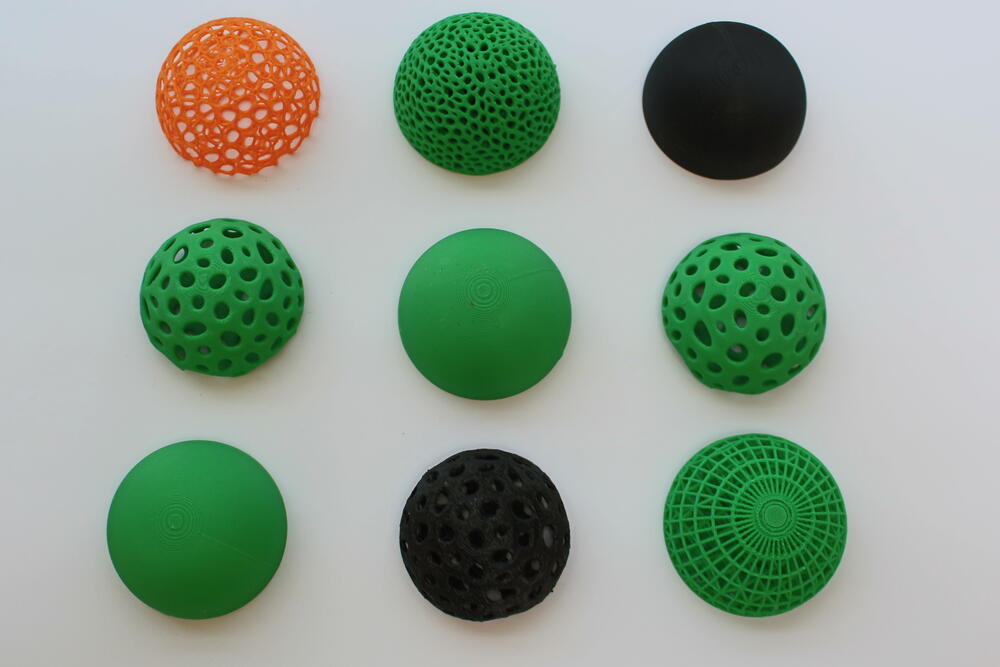

In tegenstelling tot de gesloten, massieve structuur van klassieke siliconenprothesen vormt de open, ademende structuur een innovatief alternatief dat meer comfort en ventilatie biedt. Ik experimenteerde met interne structuren zoals Voronoi patronen en lattice structuren, organische en geometrische rasters die ik genereerde met het parametrische ontwerpprogramma Grasshopper. Deze structuren maken de prothese tegelijk licht, stevig en ademend.

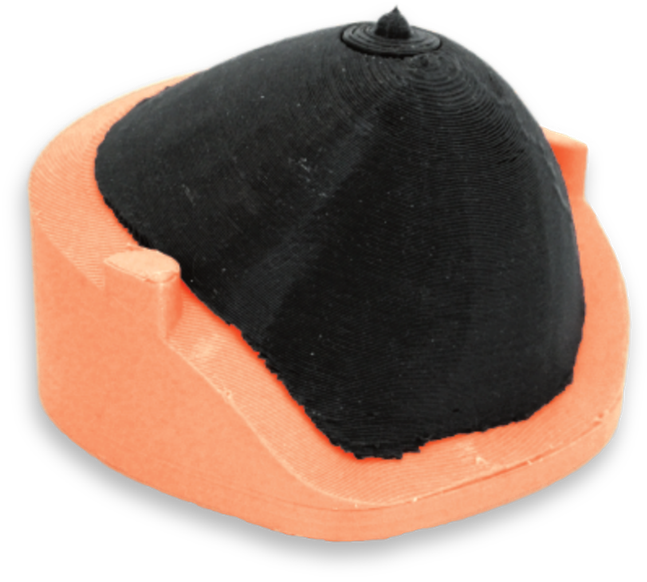

Het meest succesvolle ontwerp bevatte ook een afneembare tepel, niet enkel omwille van esthetiek, maar ook om het supportmateriaal na het printen gemakkelijker te verwijderen. Zo ontstond een modulair, aanpasbaar ontwerp dat zowel functioneel als persoonlijk is.
Materialen en productie
Voor de prototypes werd getest met Polylactic Acid PLA (hard kunststof), Thermoplastic Polyurethane TPU (flexibel rubberachtig materiaal) en siliconen (Lynxter SIL-001). Vooral silicone is veelbelovend voor comfort, maar bleek technisch uitdagend in het printproces. Toch kon één volledig functioneel prototype in silicone gerealiseerd worden, waarmee een belangrijke stap werd gezet richting realistisch draagcomfort.
Voor medische toepassingen op langere termijn zijn medisch gecertificeerde materialen zoals Copsil 3D 0550 of Amsil Silbione 24000 serie nodig, die compatibel zijn met 3D printers. Verdere validatie en materiaaltests zijn noodzakelijk voor klinische implementatie.
Van masterproef naar maatschappelijke impact
Hoewel de prothese nog niet klaar is voor commerciële productie, toont dit project hoe technologie, design en empathie kunnen samenkomen in de zorg. De aanpak is schaalbaar, de methode reproduceerbaar en de behoefte duidelijk aanwezig. De volgende stappen zijn klinische testen, validatie van medische materialen, 3D scanning proces herdenken en het verder optimaliseren van de grasshopper code voor het prothese ontwerp.
Een borstprothese is niet zomaar een medische accessoire. Ze heeft impact op hoe een vrouw zich voelt, zich kleedt, beweegt of in de spiegel kijkt. Met deze thesis hoop ik bij te dragen aan een nieuwe generatie prothesen die niet herinnert aan wat verloren is gegaan, maar ondersteunt in het hervinden van jezelf.
De kern van deze masterproef? Dat elke vrouw na borstkanker recht heeft op een prothese die bij haar past, niet alleen fysiek maar ook emotioneel.
Een borst die écht van haar is.
