Zelfkoelende vlechten voor slimme en empathische e-textiel
Woorden als 'AI', 'algoritmes' en 'virtuele realiteit' roepen vaak meer angst dan hoop op; steeds meer mensen voelen zich buitengesloten doordat technologie zich razendsnel ontwikkelt. Draagbare, mensgerichte innovaties kunnen die kloof dichten door de warmte en vertrouwdheid van menselijke aanraking terug te brengen in onze apparaten.
Innovatie die we kunnen aanraken
De mogelijkheden van technologie om ons leven te verbeteren zijn groter dan ooit, maar moeilijke interfaces, abstracte digitale concepten en steile leercurves ontmoedigen juist de groepen die er het meest baat bij zouden hebben: ouderen, kinderen en mensen met beperkte digitale vaardigheden. Dat komt niet alleen door een gebrek aan technische kennis, maar ook doordat deze technologie vaak ontwikkeld wordt zonder voldoende empathie voor de eindgebruikers.
Draagbare technologieën die in textiel worden geïntegreerd, kunnen daar verandering in brengen. Textiel is de meest universele technologie die we kennen: iedereen komt dagelijks in contact met kleding en stoffen, en precies daarom is het een ideale brug tussen de fysieke en digitale wereld. Door technologie te verweven in iets dat zo vertrouwd aanvoelt, creëren we hulpmiddelen die natuurlijk, intuïtief en toegankelijk zijn. Stel je voor dat je nieuwe digitale vaardigheden leert via een apparaat dat niet anders voelt dan de kleren die je draagt. Zulke ontwerpen kunnen de voordelen van moderne technologie openstellen voor iedereen, waarbij angst en verwarring worden omgezet in vertrouwen en verbondenheid.
In dit project realiseerden we een textiel-geïntegreerde thermoelectrische technologie die volledig in draagbare elektronische apparaten kan worden ingebouwd. De technologie biedt haptische warmte- en koudefeedback en kan tegelijk elektriciteit genereren uit temperatuurverschillen, waardoor andere slimme mechanismen binnen het "draagbare elektronische apparaten"-ecosysteem van energie worden voorzien.
Waarom Thermo-elektrisch
Thermo-elektrische materialen zijn super interessant voor draagbare technologie omdat ze stil, compact en volledig bewegingsloos werken. Het geheim zit in de overgangen tussen twee verschillende soorten geleiders, een negatieve (N) en een positieve (P). Op zo'n overgang kan warmte en elektriciteit rechtstreeks in elkaar worden omgezet. Dat heet het Peltier-effect. Wanneer er stroom loopt van N naar P, wordt warmte opgenomen: dat stuk koelt dus af. Loopt de stroom verder van P naar N, dan komt er warmte vrij: daar krijg je verwarming. Door meerdere N en P stukjes na elkaar te schakelen, krijg je zones die actief koelen en zones die actief verwarmen.

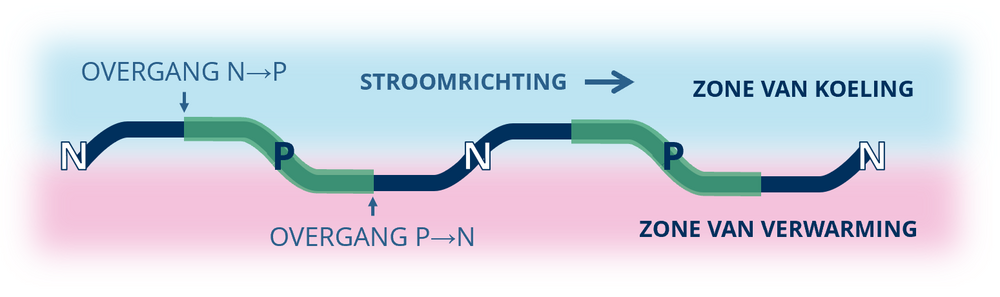

Een groot voordeel is dat de werking heel eenvoudig kan worden omgekeerd: verander je de stroomrichting, dan wisselen de koel- en verwarmingszones onmiddellijk van plaats. Nog opvallender is dat, wanneer je geen stroom aanlegt maar in plaats daarvan een temperatuurverschil creëert, er vanzelf een elektrische stroom door het materiaal gaat lopen. Met andere woorden: hetzelfde ontwerp kan niet alleen actief koelen en verwarmen, maar ook energie opwekken. Dat maakt thermo-elektrische systemen uitzonderlijk veelzijdig en bijzonder geschikt voor draagbare elektronische apparaten.
Een Gevlochten Thermo-elektrisch Textiel
In ons toestel wordt dit principe gerealiseerd met een thermo-elektrisch garen, opgebouwd uit afwisselende stukjes koolstofvezel en nikkel-gecoate koolstofvezel. Die opeenvolgende segmenten vormen de nodige materiaalovergangen rechtstreeks in het garen. Wanneer zo'n garen in een textielstructuur wordt geïntegreerd, kan het lokaal het Peltier-effect oproepen.

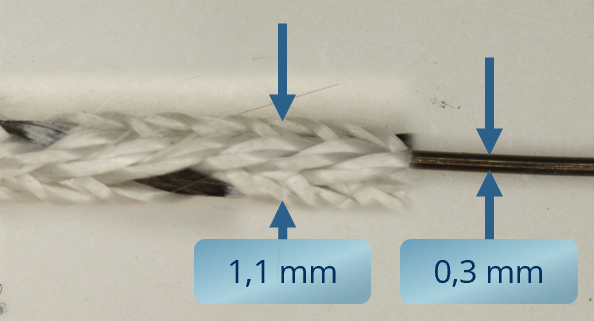

Het garen verwerkt in een circulair gevlochten structuur rond een kern van geheugenmetaal. Het vlechtwerk bestaat uit 12 strengen, met een floatlengte van 3. In deze configuratie worden de N-P-overgangen op een herkenbare manier in het vlechtwerk geplaatst: telkens wanneer het garen over het oppervlak gaat, bevindt de overgang zich midden in de float, terwijl de volgende overgang zich net onder het oppervlak, richting de geheugenmetaal-kern, nestelt.
Het resultaat is een regelmatige schakeling van thermo-elektrische zones, volgens de bekende Peltier-configuratie, waarbij verwarming en koeling aan tegenovergestelde zijden van het textiel plaatsvinden. Wanneer het systeem in de verwarmingsmodus staat, kan de geheugenmetaal actuator daardoor efficiënt worden geactiveerd, waardoor de draad samentrekt en er een trekkracht in het garen ontstaat. Wanneer de stroomrichting echter wordt omgekeerd, wisselen de verbindingspunten van functie en ontstaan er koelzones die het herstel van de geheugenmetaal ondersteunen, zodat deze snel weer klaar is voor een volgende actuatie. Op die manier ontstaat een slim, herbruikbaar en herconfigureerbaar systeem waarin textiel, thermoelektrische materialen, en actuatie naadloos samenkomen.
Naar intuïtieve en mensgerichte draagbare systemen
Dit onderzoek vertrok vanuit de overtuiging dat draagbare technologie intuïtief, licht en naadloos geïntegreerd moet zijn in het dagelijks leven. Met het ontwikkelen van een proefmodel waarin thermo-elektrische garens in een gevlochten textielmantel zijn geïntegreerd, is aangetoond dat actieve koeling de prestaties van geheugenmetaal-actuatoren kan verbeteren en draagbare elektronische apparaten comfortabeler en veelzijdiger kan maken.
De resultaten van de materiaalkundige tests in dit proefschrift laten zien dat deze richting veel potentie heeft, maar ook duidelijke uitdagingen blootlegt op het gebied van materiaalefficiëntie, thermisch rendement en mechanische stabiliteit. Hoewel verdere optimalisatie nodig is, vormt dit werk een eerste bewijs van de kracht van geïntegreerde textielbenaderingen. Het toont aan dat haptische draagbare elektronische apparaten niet alleen technischer, maar ook mensgerichter ontwikkeld kunnen worden.
Door technologie dichter bij de gebruiker te brengen, opent dit onderzoek een pad naar draagbare elektronische apparaten die intuïtiever, betekenisvoller en uiteindelijk meer verweven raken met de menselijke ervaring. Het biedt daarmee een inspiratie voor toekomstige ontwerpen waarin functionaliteit en gebruikerservaring hand in hand gaan.
