Impactbestendige robots: innovatieve actuatoren getest op een hopper
Meerpotige robots, zoals robothonden en humanoïden, worden steeds vaker getest in uitdagende omgevingen die voor mensen moeilijk of gevaarlijk toegankelijk zijn, zoals afgebrande gebouwen of ruig terrein. Ondanks hun geavanceerde sensoren en besturing blijven ze kwetsbaar voor onverwachte schokken, die schade kunnen veroorzaken. Innovatieve actuatoren maken robots robuuster: ze kunnen tijdelijk impact opvangen zonder te breken, waardoor ze veerkrachtiger worden en minder voorzichtig hoeven te bewegen.
Heeft u ooit een gewricht uit de kom gehad, bijvoorbeeld een schouder, knie of heup? Stel je voor dat het gewricht tijdelijk uit de kom kan schieten en daarna zonder schade weer terugkeert. Met dat idee in het achterhoofd werden serieel gekoppelde actuatoren ontworpen. Deze actuatoren (“spieren” van robots) kunnen bij grote schokken tijdelijk ontkoppelen en daarna onbeschadigd blijven functioneren.
In dit onderzoek is een robot ontworpen en aangestuurd om de prestaties van deze serieel gekoppelde actuatoren te evalueren. Het doel is te onderzoeken of deze actuatoren een veelbelovende oplossing bieden voor gebruik in benen van humanoïden, door zowel de impactresistentie te verbeteren als krachtiger te zijn dan conventionele systemen. De maximale spronghoogte van de robot wordt gebruikt als maat voor de kracht van het systeem.
Licht, sterk en veerkrachtig: het ontwerp van de robot
Om de complexiteit te beperken, werd gekozen voor een hopper, een eenpotige robot bestaande uit een heupgewricht, kniegewricht, boven- en onderbeen.
Bij het ontwerp stonden drie criteria centraal. Ten eerste moest de constructie zo licht mogelijk zijn om de neerwaartse zwaartekracht tijdens sprongen te beperken. Ten tweede werd de massa zoveel mogelijk geconcentreerd rond de knie- en heupactuatoren, zodat het hefboomeffect geminimaliseerd werd. Ten derde moest de robot sterk genoeg zijn om breuk tijdens de experimenten te voorkomen.
Deze criteria leidden tot een aluminium robotbeen, waarbij beide motoren op dezelfde as aan de heup zijn geplaatst. Een verbindingsstaaf brengt de beweging van de knie-actuator over naar het kniegewricht.

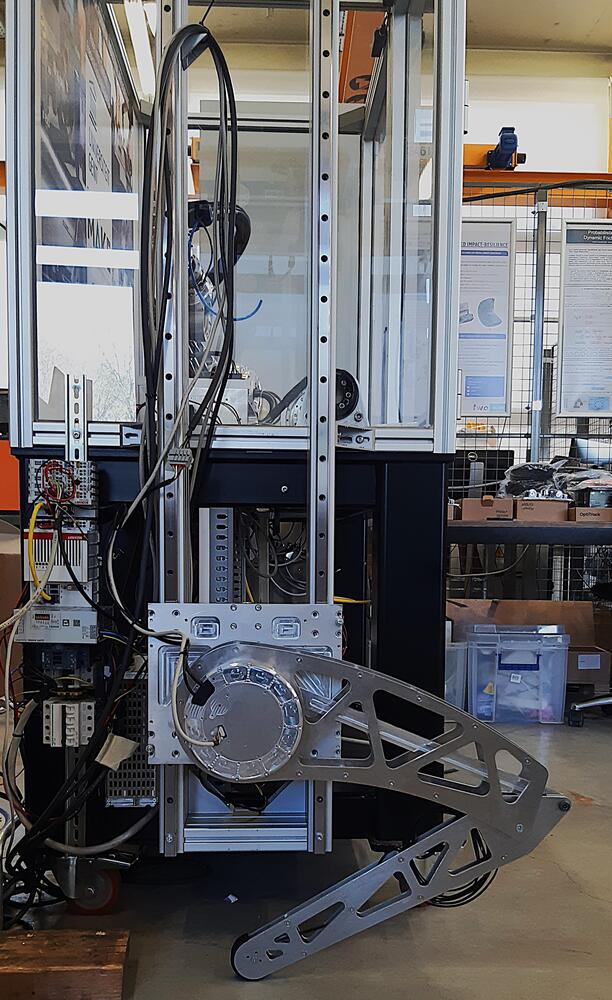

Om de beweging in één vlak stabiel te houden, is de heup gemonteerd op twee rails, zoals te zien is in onderstaande figuur.
Vliegen, landen, opstijgen: de controle van een sprong
De hopper wordt aangestuurd met een besturingssysteem dat uit drie fasen bestaat, waarbij elke fase gebruikmaakt van een andere regeltechniek. Deze aanpak is gekozen omdat de krachten die op de robot inwerken sterk verschillen, afhankelijk van of hij zich in de lucht bevindt of op de grond staat.
De eerste fase is de vliegfase, waarin het been zo wordt aangestuurd dat het in de ideale positie voor de landing komt. De tweede fase is de landingsfase, waarin de benodigde beenkracht wordt berekend om de impact op te vangen: zacht genoeg om schade te voorkomen, maar stevig genoeg zodat de heup de grond niet raakt. De derde en laatste fase is de opstijgfase. In deze fase maakt het besturingssysteem gebruik van zogeheten energy shaping: daarbij wordt de hoeveelheid energie berekend die nodig is om een bepaalde spronghoogte te bereiken, en omgezet in de juiste actuatorkracht.
Simulatie ontmoet werkelijkheid
De hopper en het besturingssysteem werden vervolgens gecombineerd om de centrale onderzoeksvraag te beantwoorden: leiden de serieel gekoppelde actuatoren tot een verbetering van impactresistentie en springkracht vergeleken met conventionele actuatoren?
De eerste simulatie richtte zich op impactresistentie. Aan de hand van de kracht die nodig is om de heup een vooraf bepaald traject te laten volgen, werd de maximale impactbestendigheid berekend. De resultaten suggereren betere prestaties dan de huidige technologie, wat werd bevestigd door experimenten met de fysieke hopper.

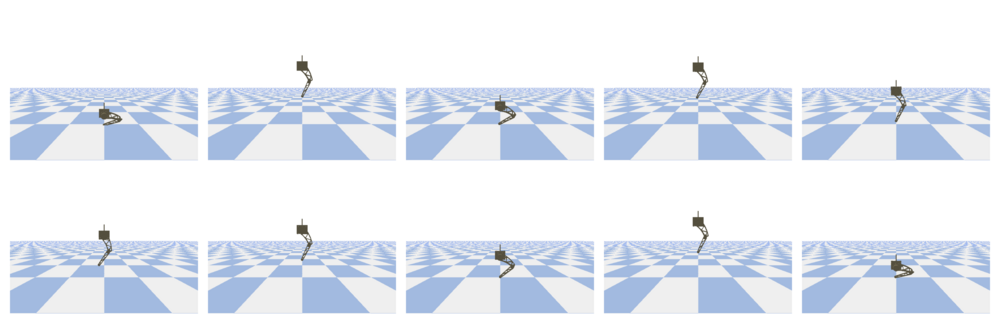

Een tweede simulatie, geïllustreerd in onderstaande GIF, onderzocht de maximale spronghoogte en toonde aan dat deze sterk wordt beïnvloed door wrijving. Experimenten werden gebruikt om de wrijving nauwkeurig te bepalen en deze gegevens in de simulatie te verwerken. De resultaten lieten gemiddelde prestaties zien, wat aanwijzingen geeft voor mogelijke ontwerpverbeteringen.
Daarnaast hielpen de simulaties bij het optimaliseren van belangrijke regelparameters, zoals landingspositie, starthoek van het been en voetpositie. De uitkomsten zijn intuïtief: een gehurkte start met de voet onder het zwaartepunt en een licht gebogen landing leveren de beste sprongen op.
Robuust, veerkrachtig en klaar voor de toekomst
Experimenteel werd aangetoond dat serieel gekoppelde actuatoren de impactresistentie duidelijk verbeteren ten opzichte van conventionele actuatoren. Dit werk opent een veelbelovende weg naar robuustere en veerkrachtigere humanoïde robots. En wie weet: misschien wordt u ooit tijdens een bergtocht gered door een robot die gebruikmaakt van precies deze technologie.
