Hoe een fietsrem ouderen opnieuw op de been kan helpen
Een knie-exoskelet dat ouderen helpt recht te staan. Geen duur robotpak, maar slim gebruik van veren en een fietsrem.
“Zullen we een koffie halen?” Voor velen is het een kleine moeite; rechtstaan uit de stoel en weg. Voor duizenden ouderen en mensen die een beroerte hebben gehad, is rechtstaan een dagelijkse strijd. Net die eenvoudige beweging, de overgang van zitten naar staan, is vaak de oorzaak van valpartijen, met soms zware medische gevolgen.
Met dat probleem in gedachten ging ik op zoek naar een oplossing. Iets dat mensen ondersteunt en hen tegelijk actief laat bewegen. Geen robot die de beweging overneemt, wel een hulpmiddel dat een duwtje geeft op het juiste moment. De oplossing is eenvoudiger dan het klinkt: een passief exoskelet voor de knie dat energie opslaat bij het zitten en die energie weer vrijgeeft bij het rechtstaan. Gewoon een veer, met een onverwachte held… een fietsrem.
Geen sciencefiction, wel fietstechniek
Een exoskelet kennen we vooral uit sciencefictionfilms: futuristische metalen pakken die je lichaam absurde mogelijkheden geven. Mijn ontwerp oogt veel bescheidener, maar heeft een slimme eenvoud. De sleutel ligt in de mechanische koppeling, gemaakt met onderdelen van een fiets. Een remschijf en twee remmen om precies te zijn.
Waarom fietsenremmen? Omdat ze betrouwbaar, betaalbaar en beschikbaar zijn. Voor mijn prototype gebruikte ik een hydraulische schijfrem, die normaal op mountainbikes wordt gemonteerd. Die remmen zijn sterk genoeg om de krachten op te vangen die bij het zitten en rechtstaan nodig zijn.

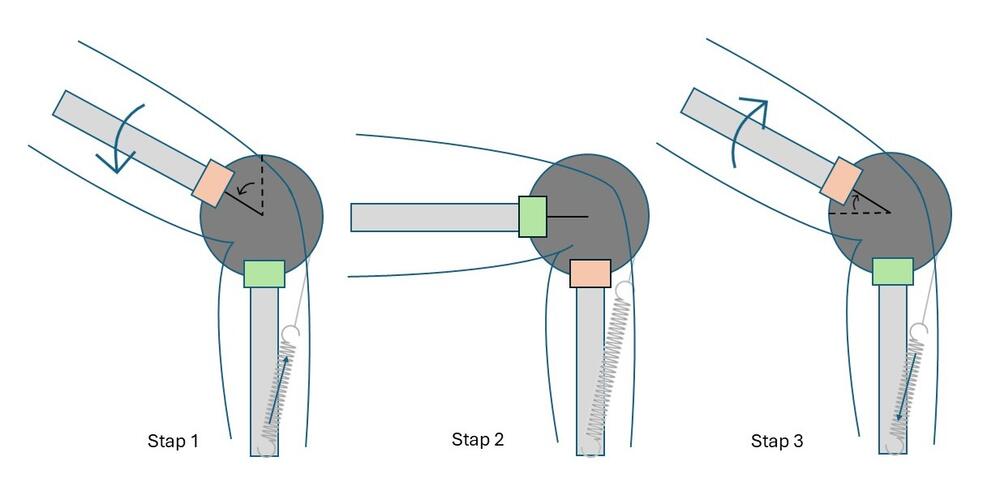

Hoe werkt het?
De bovenste fietsrem staat in verbinding met het bovenbeen, de onderste met het onderbeen. De veren zijn verbonden met de remschijf via een kabel. Maar hoe werken de twee remmen nu samen om te helpen bij de beweging? Het bestaat uit drie stappen:

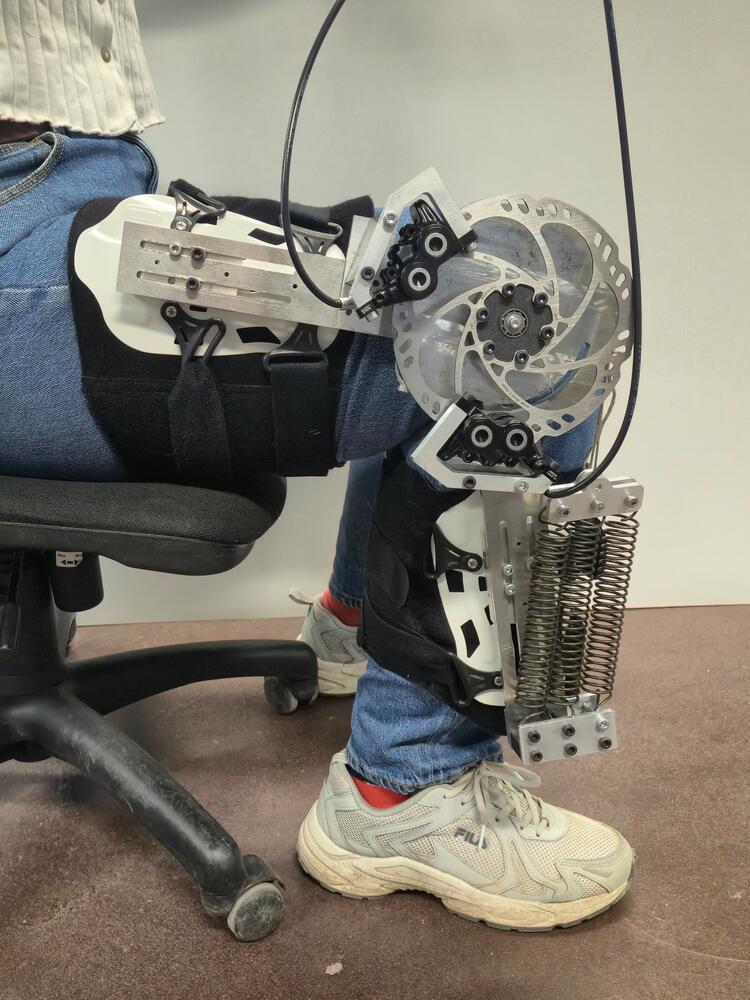

- Zitten: Bij het zitten spant de bovenste remschijf op, waardoor de schijf vastgehouden wordt en meebeweegt met de beweging van het bovenbeen. Als de knie buigt bij het gaan zitten, draait de schijf dus mee en spannen de veren op.
- Opslaan: Eenmaal de persoon zit, komt de koppeling van pas. De bovenste rem laat los, de onderste grijpt vast. Zo wordt de energie veilig opgesloten in de veren, terwijl de gebruiker vrij kan bewegen. De remschijf is losgekoppeld van het bovenbeen, maar de energie blijft gespaard tot het moment dat de gebruiker weer rechtstaat.
- Rechtstaan: Bij het rechtstaan spant de bovenste rem opnieuw op. De veren leveren kracht op het bovenbeen, waardoor ze de gebruiker omhoogtrekken.
Tijdens andere bewegingen, zoals wandelen, zit het systeem in neutrale stand en hindert het de gebruiker niet.
Waarom de knie
De knie is het gewricht dat tijdens de overgang van zitten naar staan de grootste mechanische belasting te verduren krijgt. Vooral de quadriceps, de spiergroep aan de voorkant van het bovenbeen, levert hierbij piekkrachten. Bij ouderen is juist die spier vaak te zwak, waardoor de beweging moeizaam of onmogelijk wordt. Het was daarom logisch om de ondersteuning precies op de knie te richten.

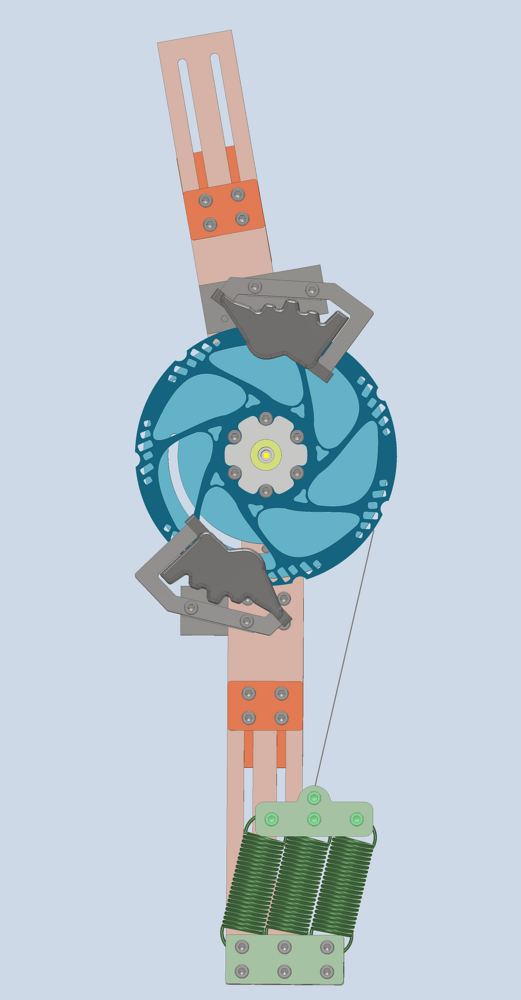

Van ontwerp tot prototype

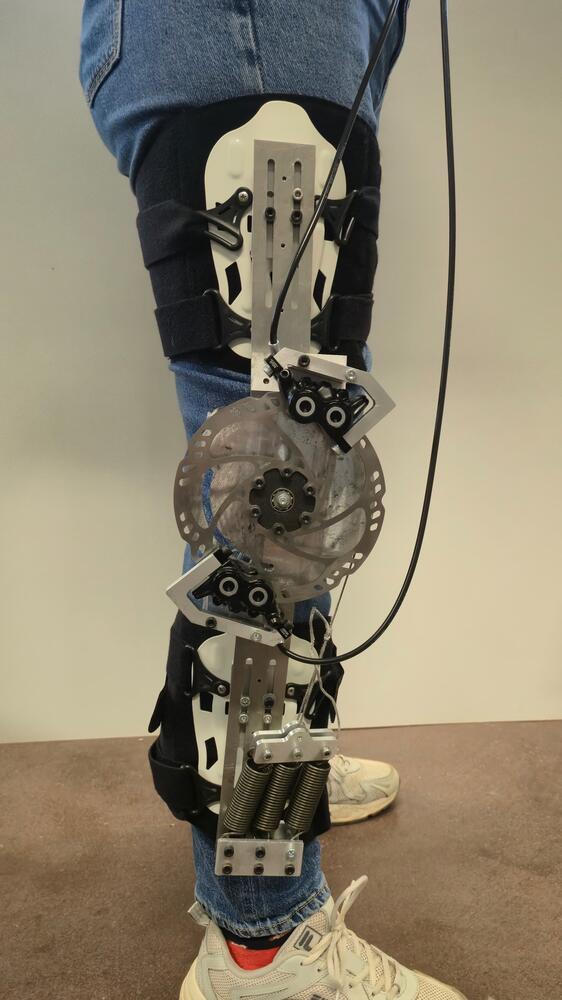

Het prototype bestaat uit drie hoofdelementen. Twee aluminium stangen die met braces aan het boven- en onderbeen worden vastgemaakt, drie spiraalveren die de energie opslaan, en een mechanische koppeling die gebruikmaakt van twee hydraulische fietsschijfremmen. Alles samen weegt het 2,9 kilogram en is het net geen tien centimeter dik.
De veren zijn zo gekozen dat ze gemiddeld 17 procent van het vereiste koppel leveren om recht te komen. Ze vervangen de spierkracht dus niet, maar ondersteunen in de zwaarste fase. Dit is het moment dat de billen loskomen van de stoel, ook wel het “seat-off”-moment genoemd. Precies dan zijn de veren maximaal opgespannen en leveren ze de grootste bijdrage.
De eerste tests
Het prototype werd uitvoerig getest en bleek mechanisch robuust. De remmen hielden de spanning van de veren betrouwbaar vast en slipten niet. Tijdens het rechtstaan leverde het toestel merkbare ondersteuning.
Om de effectiviteit objectief te meten, registreerden we de spieractiviteit met oppervlakte-EMG, waarbij kleine elektrodes de activiteit van de bovenbeenspieren registreren. De resultaten waren wisselend. Bij sommige metingen was er een duidelijke daling van de spieractiviteit met het exoskelet, bij andere nauwelijks verschil. Opvallend genoeg trad soms ook zonder assistentie een daling op. Vermoedelijke oorzaken zijn dat de braces van het toestel druk uitoefenen op de spieren of dat proefpersonen hun beweging onbewust aanpassen. Bovendien werd slechts één been ondersteund, wat betekent dat het andere been compenseerde.
Wat wel eenduidig bleek, was de ervaring van de gebruikers zelf. Vooral in de modus waarin de koppeling de volledige beweging ondersteunde, voelden zij een duidelijke verlichting bij het rechtstaan.
Grenzen van een eerste versie
Zoals elk prototype heeft ook dit ontwerp beperkingen. Het gewicht van bijna drie kilo aan één been is na verloop van tijd vermoeiend, de braces kunnen verschuiven of ongemakkelijk zitten en omdat voorlopig slechts één been ondersteuning krijgt, is de totale hulp beperkt.
Toch bewijst dit onderzoek dat een passief knie-exoskelet met koppeling haalbaar en effectief kan zijn. De combinatie van eenvoudige onderdelen, lage kost en gerichte ondersteuning maakt het een veelbelovend concept. Verdere stappen liggen in een lichtere en dubbelzijdige versie. Ook een automatische bediening, die vanzelf schakelt tussen de verschillende bewegingen, zou het draagcomfort verhogen.
Van labo naar huiskamer
De maatschappelijke waarde van zo’n toestel kan groot zijn. Voor ouderen en mensen na een beroerte betekent zelfstandig rechtstaan meer dan fysieke hulp. Het geeft vertrouwen, vergroot de zelfstandigheid en vermindert de kans op vallen. Misschien kent u zelf iemand die baat zou hebben bij een exoskelet. Twee op de vijf ouderen hebben immers moeite met rechtstaan, en dagelijks krijgen meer dan vijftig Belgen een beroerte. Het risico op verlies van zelfstandigheid is groter dan we denken. Passieve mechanische exoskeletten kunnen een haalbare oplossing bieden voor het dagelijks leven.
