DE MICROKATHETER DIE LEVERKANKER BESTRALING NAUWKEURIGER MAAKT
Stel je voor dat je een tumor kan bestralen van binnenuit, zonder het gezonde weefsel te raken. Het klinkt misschien als sciencefiction, maar het is precies wat artsen proberen bij sommige patiënten met leverkanker. Hepatocellulair carcinoom is wereldwijd één van de meest dodelijke vormen van kanker. In de Westerse wereld hangt die toename vooral samen met de groei van obesitas en diabetes. De overlevingskans blijft echter beperkt tot amper één op vijf patiënten.
Een mogelijke behandeling voor tumoren die chirurgisch niet kunnen verwijderd worden, is transarteriële radio-embolisatie. Daarbij injecteren artsen via een microkatheter radioactieve microsferen in de leverslagaders om de tumor van binnenuit te bestralen. Het idee klinkt eenvoudig: richt de straling op de tumor en spaar het gezonde weefsel. In de praktijk blijkt die precisie echter moeilijk te bereiken. Elke lever is uniek, en de spreiding van de microsferen hangt sterk af van de exacte positie van de katheter. Een kleine afwijking kan leiden tot een heel andere verdeling van radioactieve deeltjes.
Digitale stromingssimulaties

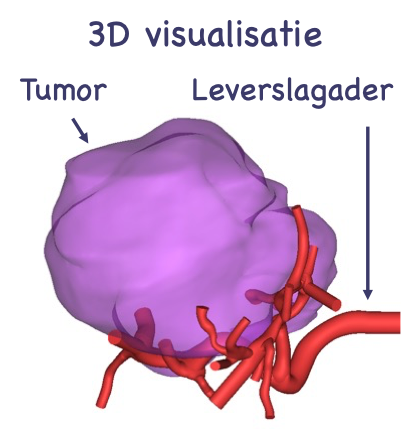

Met digitale stromingssimulaties bootsen we de bloedstroom en de verplaatsing van microsferen virtueel na in een patiëntspecifiek 3D-model van de lever, gebaseerd op numerieke stromingswetten. Zo onderzochten we of een vernieuwd katheterdesign minder afhankelijk is van de exacte plaats van de kathetertip. We vergeleken de klassieke microkatheter met frontale opening met zijgat-microkatheters met een gesloten tip en vier radiale zijopeningen. Voor die zijgat-designs varieerden we zowel de diameter als de oriëntatie van de openingen. Op die manier bepaalden we welke configuraties de microsferen het meest consistent naar het tumorweefsel leiden.
Vier kleine straaltjes of één grote straal?
De simulaties tonen dat de klassieke microkatheter één geconcentreerde straal produceert die deeltjes naar slechts enkele vertakkingen stuurt. Daardoor kan een kleine afwijking in positie de verdeling van de deeltjes al sterk veranderen.
De zijgatkatheter met fijne openingen daarentegen creëert meerdere kleine straaltjes die de deeltjes breder verspreiden. Vooral de variant met de kleinste openingen genereert meer dwarsstroming: de deeltjes waaieren sterk uit en bereiken de meeste zijtakken. Zo volgt de verdeling van de microsferen beter het natuurlijke bloeddebiet en stijgt de kans dat de tumor vanuit meerdere richtingen bereikt wordt. Bovendien vermindert dit ook de invloed van de exacte positie van de katheter. Omdat deze in de praktijk moeilijk te regelen is, biedt dit een belangrijk voordeel. Het nadeel is dat de bredere spreiding ook maakt dat microsferen deels in gezond weefsel terechtkomen en dat de dosis in elk afzonderlijk tumortakje lager kan uitvallen.
De variant met grotere openingen spreidt de microsferen ook, maar minder uitgesproken. Hij verdeelt ze stabiel over een beperkt aantal takken en levert, mits correcte plaatsing, gerichte hogere dosissen aan de tumortakken. Bovendien is dit design minder gevoelig voor de oriëntatie van de openingen. Het risico is wel dat bij verkeerde plaatsing gezonde takken bestraald worden.
In conclusie: de zijgatkatheter met de kleinste openingen geeft de breedste spreiding en maakt de behandeling minder afhankelijk van de exacte positie van de tip. De variant met grotere openingen biedt een tussenvorm: meer gerichtheid, maar wel opnieuw gevoeliger voor positionering. De klassieke katheter scoorde het slechtst op zowel spreiding als tumorgerichtheid in de bestudeerde patiënt.
Wat betekent dit voor patiënten?
Ons onderzoek toont dat het ontwerp van de microkatheter rechtstreeks mee bepaalt hoe de radioactieve microsferen zich in de lever verspreiden. Dat is belangrijk, want een goede verdeling kan het verschil maken tussen een tumor die voldoende straling krijgt of kankercellen die onder de radar blijven. Een zijgatkatheter kan de afhankelijkheid van een perfecte plaatsing verminderen. Deze verspreidt de microsferen over meer vertakkingen, waardoor de tumor vanuit meerdere richtingen wordt bereikt. Die bredere spreiding heeft echter een keerzijde: de dosis per afzonderlijke tak wordt lager. De keuze van katheter is dus geen kwestie van “beter of slechter”, maar van afstemmen op de patiënt-specifieke situatie.
Bij een enkelvoudige tumor in een goed bereikbare tak kan de klassieke katheter volstaan en een krachtige, gerichte dosis leveren. Wanneer de tumor verspreid ligt of de plaatsing onzeker is, biedt de zijgatkatheter een betere balans tussen precisie en spreiding, wat de kans vergroot dat elk stukje tumor geraakt wordt. Voor patiënten betekent dit dat de behandelingsstrategie in de toekomst persoonlijker kan worden: het katheterdesign kan dan afgestemd worden op de specifieke kenmerken van tumor en lever.
Bovendien reikt deze toepassing verder dan leverkanker alleen. De inzichten over hoe stromingsdynamica en katheterontwerp samen deeltjesverdeling bepalen, kunnen ook waardevol zijn voor andere vormen van gerichte toediening in de geneeskunde, van het afsluiten van bloedvaten bij aneurysma’s tot het lokaal inspuiten van geneesmiddelen of nanodeeltjes in tumoren.
