De Revolutie in Mobiel 3D-Printen
- DavidGatarek
Inleiding
Stel je voor dat je tijdens een educatieve workshop of demonstratie op locatie direct je ideeën kunt omzetten in tastbare objecten. Dat is precies wat AMobile, geoptimaliseerd door David Gatarek en Joep de Winkel, mogelijk maakt. Het mobiele 3D-printlab is ontworpen voor educatieve workshops, demonstraties en training op locatie, waardoor gebruikers ter plekke hun ideeën kunnen realiseren of bekend kunnen raken met de nieuwe technologie.
Figuur 1: AMobile trailer buiten
Innovatie en Technologie
AMobile maakt gebruik van een 6-assige robotarm en een 3D-printkop die plastic korrels gebruikt om objecten te printen. De 6-assige robotarm zorgt voor flexibiliteit en precisie, terwijl de speciale 3D-printkop zorgt voor consistente en hoogwaardige prints. Deze combinatie van technologieën stelt AMobile in staat om complexe vormen en grote objecten nauwkeurig te printen.

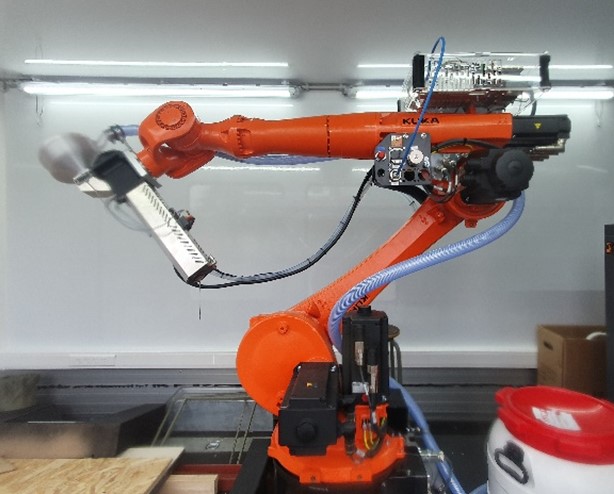

Figuur 2: KUKA KR20 R1810-2 & Pulsar extruder
Duurzaamheid
Doordat de printkop gemaakt is voor het verwerken van korrels kan er ook gebruik gemaakt worden van versnipperd plastic. Dit maakt het mogelijk op plastic flessen te up-cylcen tot bijvoorbeeld meubels of lampen. Wanneer je een nieuwe stoel wilt kan de oude 3D geprinte stoel als grondstof gebruiken voor het nieuwe ontwerp. Waardoor er een circulaire economie ontstaat.
Figuur 3: Lamp

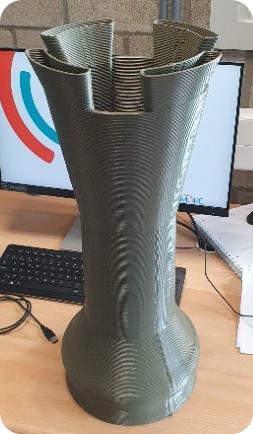

Figuur 4: Toren
Figuur 5: Kast
Product ontwikkeling voor iedereen
Een belangrijk doel van het AMobile project was het verbeteren van de gebruiksvriendelijkheid. Er zijn duidelijke handleidingen gemaakt voor het volledige process van idee tot 3D print. Deze handleidingen maken het voor iedereen, zelfs zonder technische kennis, mogelijk om snel en efficiënt te kunnen beginnen met printen.
Figuur 6: beginopstelling voor Bachelor proef
Figuur 7: Visualisatie opstelling einde Bachelor proef
Materiaal aanvoer
Door zelf een automatische aanvoer systeem te maken kunnen en stukken geprint worden zonder telkens handmatig materiaal bij te vullen.
Figuur 8: Materiaal aanvoer op robot
Figuur 9: Materiaal opslagruimte
Efficiëntie door Parameter Optimalisatie

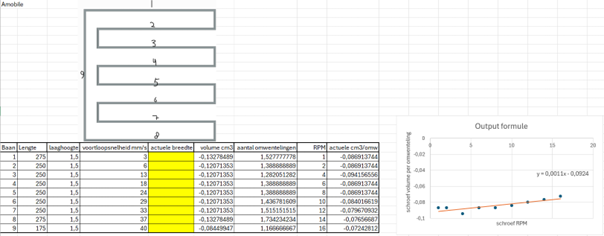

Een unieke eigenschap van AMobile is het gebruik van een testprogramma waardoor de print parameters die voor ieder materiaal anders zijn gemakkelijk bepaald kunnen worden. Hierdoor kan er zeer nauwkeurig geprint worden. Ook wordt er software gebruikt die ervoor zorgt dat de prints vanaf de eerste keer succesvol zijn door de afkoeling van het materiaal te bepalen.
Toepassingen en Toekomstperspectieven
De toepassingen van AMobile zijn divers en veelbelovend. Denk bijvoorbeeld aan het maken van op maat gemaakte meubels, onderdelen voor bouwprojecten of medische hulpmiddelen. Omdat het lab mobiel is, kan het direct op locatie worden ingezet voor snelle prototyping en maatwerkoplossingen. In de toekomst zou de integratie van nieuwe technologieën en verdere optimalisatie de efficiëntie en nauwkeurigheid van het printproces blijven verbeteren, waardoor mobiele 3D-printtechnologie steeds breder toegepast kan worden.
Conclusie
AMobile is een belangrijke vooruitgang in de wereld van mobiele 3D-printtechnologie. Door te focussen op het verbeteren van de printkwaliteit, efficiëntie en gebruiksvriendelijkheid, biedt dit project een kijkje in de toekomst van productie op locatie. De voortdurende innovaties en technologische verbeteringen binnen AMobile zullen zeker bijdragen aan de verdere ontwikkeling en acceptatie van mobiele 3D-printlabs.
