Het automatisch ontwerpen van wielen: hoe computers vermoeidheid kunnen verslaan

Metaal kan breken, en vaak gebeurt dat niet door een plotselinge klap, maar door vermoeidheid. Kleine scheurtjes ontstaan na miljoenen herhaalde belastingen en groeien langzaam totdat een component het kan begeven. In de luchtvaart en auto-industrie is dit een levensgroot probleem, zeker als je denkt aan vliegtuigvleugels of autovelgen die dagelijks duizenden belastingscycli trotseren.

Tot vandaag wordt de weerbaarheid tegen vermoeidheid van een component meestal achteraf geanalyseerd: eerst wordt een ontwerp gemaakt en pas daarna volgt de vermoeiingsanalyse. Indien deze analyse resultaten levert die niet goed genoeg zijn, dan begint de cyclus opnieuw. Dat kost tijd, geld en vaak maanden vertraging voor bedrijven. Mijn onderzoek stelt een alternatief voor: een automatische ontwerpmethode die meteen een ontwerp genereert dat het beste tegen vermoeiing bestand is.

Een nieuwe bril: van stijfheid naar duurzaamheid

Bij het ontwerpen van structuren wordt traditioneel gekeken naar twee dingen:

• Stijfheid (het onderdeel mag niet te veel doorbuigen),
• en sterkte (de spanningen moeten binnen veilige marges blijven).

Maar een wiel dat stijf en sterk is, kan alsnog na enkele miljoenen cycli scheuren. Daarom ontwikkelde mijn onderzoek een topologische optimalisatie­methode die weerbaarheid tegen vermoeiing als doelstelling neemt. Topologische optimalisatie is een computermethode die voor een bepaalde hoeveelheid materiaal berekent waar materiaal écht nodig is en waar het weggelaten kan worden. Het resultaat hiervan is een soms vreemd uitziende structuur, maar die goed ontworpen is naar het objectief (stijfheid, sterkte of vermoeiing).

De wetenschap achter vermoeidheid

Een belangrijk struikelblok is echter wel dat vermoeiing vaak complex is, vooral als het gaat om multiaxiale en niet-proportionele belastingen (waarbij spanningsrichtingen voortdurend roteren en variëren). De methode waarop vermoeiing geanalyseerd wordt, moet hier dus rekening mee houden.

Daarom koos ik voor het Brown–Miller criterium, een model dat vermoeidheid voorspelt door te kijken naar een kritieke combinatie van schuifvervormingen en normale vervormingen in het materiaal. Dit criterium is bijzonder geschikt voor complexe belastingssituaties zoals de roterende buigproef, de standaardtest die elke autovelg moet doorstaan voordat het de commerciële markt op mag.

Hoe werkt zo’n topologische optimalisatie?

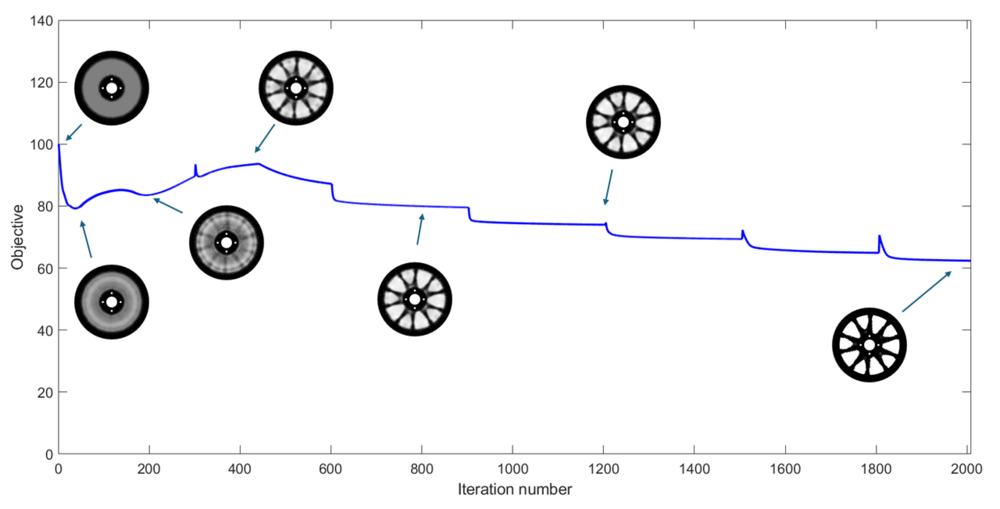

De computer krijgt een ruimte waarin hij mag ontwerpen (bijvoorbeeld de schijf van een wiel), een hoeveelheid materiaal en een belasting (de krachten tijdens de buigproef). Vervolgens verdeelt hij stap voor stap materiaal, totdat een optimale vorm ontstaat die vermoeiing zo lang mogelijk weerstaat.

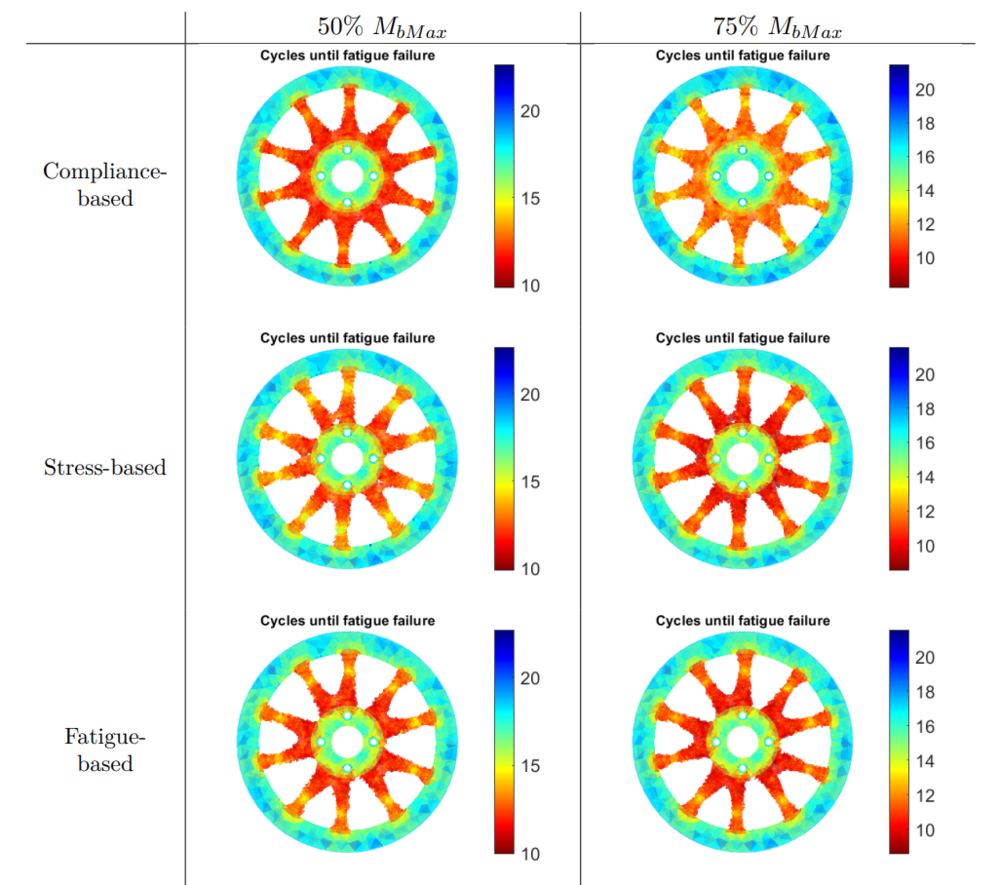

Deze optimalisatiemethode werd toegepast op een wiel, met de roterende buigproef als belasting. Indien een optimalisatie voor vermoeiing wordt vergeleken met optimalisaties voor stijfheid en sterkte, kunnen de volgende zaken opgemerkt worden:

• Stijfheidsoptimalisatie gaf het wiel dat het minste doorbuigt, maar ook de slechtste vermoeiingslevensduur.
• Spanningsoptimalisatie leverde een redelijk compromis, maar bleef kwetsbaar.
• Vermoeidheidsoptimalisatie resulteerde in een wiel dat langer meegaat, minder spanningspieken heeft en toch voldoende stijf blijft.

De gegenereerde wielen vertoonden robuuste verbindingen tussen de naaf en de velg, met elegant gespreide spaken. Opvallend genoeg leverden verschillende niveaus van de sterkte van de belasting bijna identieke ontwerpen op. Dit is een teken dat het optimalisatieprogramma een robuuste, duurzame structuur vond.

Waarom dit belangrijk is voor de industrie

Voor fabrikanten betekent deze aanpak:

• Snellere ontwerpprocessen: problemen met vermoeiing kunnen al in de ontwerpfase opgespoord worden.
• Lagere testkosten: minder herontwerpen en kortere ontwikkelcycli.
• Veiligere producten: wielen die langer meegaan en minder kans op falen hebben.

In een sector waar elke kilo en elke euro telt, kan dit een gamechanger zijn. Zeker nu de druk op duurzaamheid en efficiënt materiaalgebruik groter wordt.

Slot

Het ontwerp van wielen lijkt soms vanzelfsprekend, maar achter hun ontwerp schuilt een wereld van complexe fysica en slimme algoritmes. Dit onderzoek toont aan dat computers niet alleen lichtere of stijvere structuren kunnen bedenken, maar ook structuren die de tand des tijds beter doorstaan.

Misschien rijden we in de nabije toekomst allemaal rond met velgen die niet alleen fraai ogen, maar ook dankzij wiskundige optimalisatie duizenden kilometers langer meegaan.
