De toekomst voelen: virtual reality die je kunt aanraken
- MartaRozycka
Stel je voor dat je naar 2075 bent getransporteerd en op het oppervlak van Mars staat. Na een hele dag werken aan de gewassen om je Mars-kolonie te voeden, heb je een beetje honger. Gelukkig staat er een middagsnack op de tafel voor je klaar. Een appel, vers geplukt uit je Marsboomgaard. Je strekt je arm uit, pakt het fruit en brengt het naar je mond om er een sappige hap van te nemen. Wat als we je zouden vertellen dat het apparaat dat we hebben ontwikkeld deze fantasie dichter bij de werkelijkheid brengt...?
Meer dan beeld en geluid
Virtual reality is booming, van entertainment tot industrie en wetenschap. De meesten van ons zijn bekend met het idee dat je een headset opzet en naar een andere wereld wordt getransporteerd. Maar heb je je ooit afgevraagd hoe het zou zijn om de virtuele omgeving niet alleen te zien of te horen, maar ook te voelen? Om het gewicht van een voorwerp te voelen, ook al houd je het niet echt vast? Dat is waar ons masterproefproject om de hoek komt kijken.
Een exoskelet voor zwaartekracht

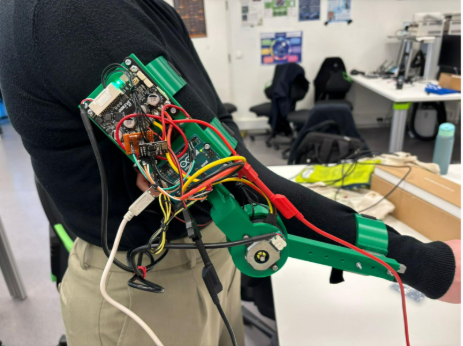

Om de virtuele objecten echt te laten aanvoelen, hebben we een exoskelet ontworpen en gebouwd – een draagbaar apparaat voor de arm dat bewegingen kan weerstaan of ondersteunen. De krachten die het genereert bootsen de zwaartekracht na, waardoor gebruikers het gewicht van objecten in verschillende zwaartekrachtvelden kunnen voelen. Met dit apparaat kun je vanuit je comfortabele woonkamer de lichtheid van een appel op Mars voelen of moeite hebben om hem op Jupiter op te tillen.
Hoe werkt het? Wanneer je de virtuele appel vastpakt en optilt, duwt de motor in het apparaat tegen je beweging in. Je hersenen interpreteren deze weerstand als gewicht, waardoor je denkt dat je de appel echt vasthoudt.
In tegenstelling tot de meeste exoskeletten, die zwaar zijn en alleen in een laboratoriumomgeving kunnen worden gebruikt, is dit apparaat compact, draadloos en gebouwd met standaardonderdelen. Het is ontworpen met het oog op toegankelijkheid, zodat het op grote schaal kan worden toegepast in verschillende domeinen en buiten het laboratorium.
Een appel voor elke planeet

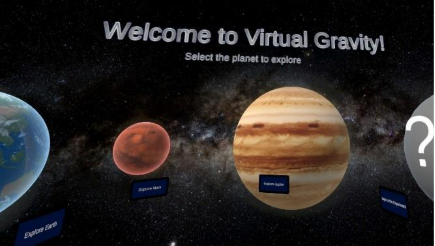

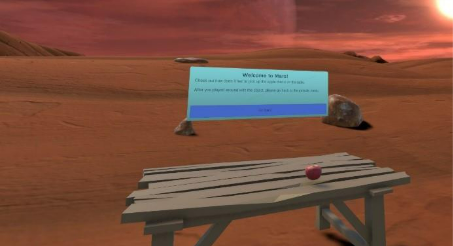

Om het apparaat te testen, hebben we ook een VR-applicatie gebouwd. Gebruikers kunnen verschillende planeten verkennen en voelen hoe de zwaartekracht het gewicht van de appel verandert. Waarom een appel? Het is een eerbetoon aan Isaac Newton en de vallende vrucht die hem inspireerde tot zijn wet van de universele zwaartekracht.
Van prototype naar mensen
We hebben eerst systeemtests uitgevoerd om er zeker van te zijn dat het apparaat veilig was en betrouwbaar functioneerde. Vervolgens hebben 12 gebruikers het uitgeprobeerd. Hun feedback? Het apparaat voelde comfortabel, draagbaar en overtuigend aan. Opmerkelijk genoeg meldden 11 van de 12 gebruikers het gevoel dat ze een voorwerp vasthielden. Dit zijn allemaal bemoedigende tekenen voor toekomstige toepassingen van het apparaat in VR.
Van de ruimte naar chirurgie
We hadden ons apparaat in eerste instantie bedoeld voor de training van astronauten, om toekomstige ontdekkingsreizigers te helpen zich voor te bereiden op missies in verschillende zwaartekrachtomstandigheden. Maar het potentieel ervan reikt veel verder dan de ruimte. Door realistische een realistisch gevoel van tast toe te voegen aan virtual reality, zou de technologie vele andere gebieden kunnen transformeren waar aanraking, kracht en gewicht van belang zijn. Hier volgen enkele voorbeelden:
· Astronautentraining: een astronaut kan voor vertrek van de aarde oefenen met het optillen van gereedschap of het uitvoeren van dagelijkse taken onder de zwaartekracht van Mars of de maan.
· Geneeskunde: een chirurg in Brussel kan een patiënt in Madrid opereren en elk instrument voelen alsof hij het zelf in zijn hand heeft.
· Opleiding van personeel: een ingenieur kan in VR oefenen met het repareren van hoogspannings- of delicate machines, waarbij hij het werkelijke gewicht van de gereedschappen ervaart, maar zonder risico.
· Onderwijs: een student kan virtuele laboratoriumapparatuur bedienen en scheikundige experimenten uitvoeren wanneer de middelen beperkt zijn.
· Entertainment: Een gamer kan het gewicht van een zwaard voelen, waardoor de gameplay meeslepender is dan ooit.
Op weg naar een tastbare toekomst
Met onze technologie vervaagt de grens tussen realiteit en virtualiteit. Echte immersie vereist meer dan alleen beeld, het vereist ook aanraking. Dit werk is een stap om de immersie te verbeteren. Zoals de computerwetenschapper Alan Kay ooit zei: "De beste manier om de toekomst te voorspellen, is door die te verzinnen." We hopen die toekomst een beetje dichterbij te brengen, zodat u misschien op een dag zelfs die Marsappel kunt proeven!
