Als de batterij op hol slaat: de sprinkler als bondgenoot tegen een ondergrondse vuurzee

Nienke Degraeve – Master Fire Safety Engineering (UGent)

Een brandende elektrische auto in een ondergrondse parkeergarage hoeft niet te leiden tot een catastrofe. Uit computeronderzoek aan de Universiteit Gent blijkt dat plafondsprinklers een doeltreffend waterschild vormen. Door een doorlopende waterfilm over de naburige wagens te leggen, wordt een verwoestende kettingreactie voorkomen.

Deel 1: Accubranden en bluswater – De basis uitgelegd

Een elektrische auto haalt zijn kracht uit een lithium-ionbatterij, opgebouwd uit duizenden kleine energiecellen. In elke cel zitten een pluspool (kathode) en een minpool (anode), gescheiden door een vloeibaar elektrolyt en een dun, poreus membraan. Bij normaal gebruik reizen lithium-deeltjes veilig door het membraan, terwijl de elektronen via een omweg door de elektromotor worden gestuurd om de wagen aan te drijven.

Raakt zo'n batterijcel beschadigd — door een botsing, oververhitting of een elektrisch defect tijdens het snelladen — dan kunnen er scheuren ontstaan in het membraan. Dit veroorzaakt een inwendige kortsluiting: de opgeslagen energie stroomt niet langer naar de elektromotor, maar verandert binnenin de cel direct in extreme hitte. Het elektrolyt begint door die warmte te koken en te verdampen. Hierdoor verandert de afgesloten batterijcel in een piepkleine snelkookpan, gevuld met ontvlambare gassen onder immense druk, waardoor de temperatuur steeds sneller toeneemt. Dit ontketent een vicieuze cirkel die in de brandfysica 'thermal runaway' wordt genoemd: de batterij warmt zichzelf via een zelf versnellende, exotherme proces oncontroleerbaar snel op.

Tussen de 130 °C en 250 °C bereikt de batterijcel het point of no return. De cel begint te smeulen en stoot een karakteristieke, witte rook uit — een mengsel van verdampte elektrolytgassen. Doordat de druk binnenin razendsnel oploopt, breken de speciale veiligheidskleppen van het batterijpakket open. Zodra deze opgesloten gassen naar buiten stromen en een ontstekingsbron (zoals een vonk) tegenkomen, vatten ze vlam. Dit veroorzaakt een fenomeen dat uniek is voor elektrische voertuigen: steekvlammen (jet flames) die als een snijbrander werken, met piektemperaturen tussen de 700 °C en 1100 °C. Die kleppen klinken eng, maar ze zijn de redding: zonder deze gecontroleerde uitlaat zou het batterijpakket simpelweg ontploffen.

Verrassend genoeg zit de grootste hoeveelheid brandbaar materiaal niet in de batterij zelf, maar in het interieur. Moderne wagens bevatten honderden kilo’s plastic, schuimrubber en synthetische stoffen; zodra díe materialen vlam vatten, ontstaat de echte vuurzee. Het grote verschil met een verbrandingsmotor is dat een batterijcel in thermal runaway zijn eigen brandstof, hitte én zuurstof genereert, waardoor het vuur zichzelf van binnenuit kan blijven voeden.

Water als thermische spons

Omdat een batterijpakket waterdicht is ingepakt, wordt vaak gedacht dat water een accubrand niet kan bestrijden. Toch is water dankzij zijn hoge warmtecapaciteit een van de weinige middelen die een thermal runaway krachtig kunnen afremmen. Om te verdampen heeft water namelijk veel energie nodig. Zodra sprinklerwater de hitte opzuigt en omzet in stoom, onttrekt het direct energie aan de exotherme reactie. Zo werkt water als een thermische spons die voorkomt dat de vrijgekomen warmte de kettingreactie verder aanwakkert of de omgeving verschroeit.

Water dooft echter een beschadigde batterij niet, maar vertraagt de reactie en helpt de opgeslagen energie geleidelijk af te voeren. Omdat dit proces lang kan aanslepen, worden batterijen na een incident vaak langdurig in water ondergedompeld.

Deel 2: De virtuele vuurproef

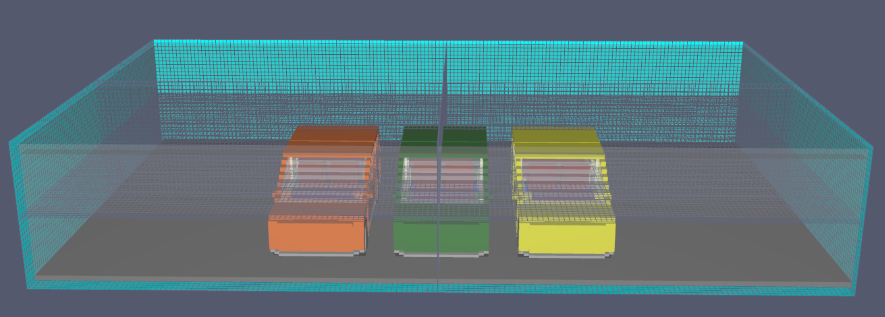

Auto’s preventief in een zwembad parkeren is natuurlijk onpraktisch. Plafondsprinklers bieden een realistisch alternatief, maar over de exacte ontwerpeisen voor batterijbranden bestaat momenteel nog discussie. Om te onderzoeken hoe een accubrand zich precies uitbreidt in een parking, werd voor deze masterproef werd een 3D-computermodel van een ondergrondse parking van 16 × 9,5 meter opgesteld, met drie auto’s op 60 cm van elkaar, waarvan de groene in brand.

Via geavanceerde stromingsleer (Computational Fluid Dynamics of CFD in de software Fire Dynamics Simulator) werd de parkeergarage opgedeeld in een virtueel raster van kubusjes van 10 centimeter — vergelijkbaar met de pixels van een foto. Zo'n simulatie maakt het mogelijk om verschillende scenario’s veilig te testen zonder telkens kostbare voertuigen in brand te steken.

De grenzen van de virtuele wereld

Omdat FDS een low-Mach-rekenmodel gebruikt dat geoptimaliseerd is voor rustige rook- en warmtestromen, kunnen snelle, door druk voortgedreven steekvlammen niet volledig natuurgetrouw worden doorgerekend. Bovendien moesten de chemische reacties binnenin de batterijcel worden vereenvoudigd met een vervangende brandstof. Desondanks levert het model een betrouwbare benadering op van het grootschalige brandverloop en de warmteoverdracht in de ruimte.

Een verwoestende vuurzee zonder blussysteem

De uitkomst van een brand zonder blussysteem was schrikbarend: binnen enkele minuten sloeg het vuur over naar de wagens aan weerszijden. De totale warmteafgifte schoot omhoog naar meer dan 18 Megawatt. Dit betekent dat alle drie de wagens vrijwel gelijktijdig op hun maximale intensiteit stonden te branden.

Niet de steekvlam, maar het raam

De simulaties brachten echter ook een cruciale ontdekking aan het licht. De steekvlammen zijn níét de primaire oorzaak van het overspringen van de brand. Omdat deze steekvlammen kortstondig zijn en gericht staan op de stalen onderzijde of deuren, biedt het voertuigstaal voldoende bescherming.

De échte boosdoener blijkt ruitbreuk te zijn. Pas wanneer de zijruiten van een naburige wagen bezwijken door de hittestraling, grijpen de vlammen direct naar de schuimrubberen zetels en het kunststof dashboard. Zodra dat interieur vlam vat, gevoed door zuurstof van buitenaf, is de vuurzee compleet.

Deel 3: Het sprinklersysteem

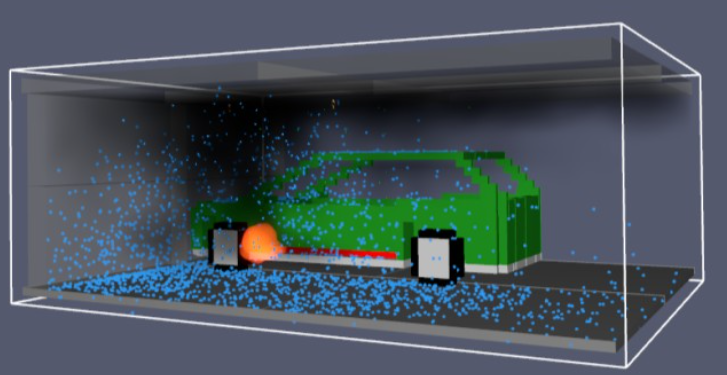

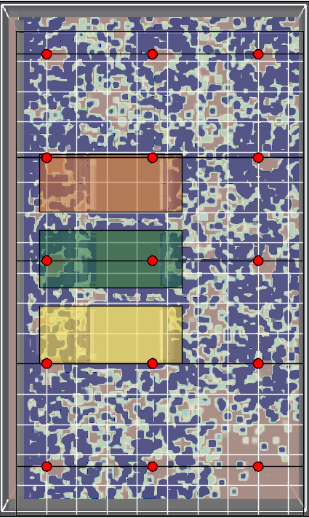

En dat is precies waar het sprinklersysteem zijn werk doet. Zodra het blussysteem aan het plafond activeert, koelt het water niet alleen de rookgassen, maar vormt het een doorlopende waterfilm over de ramen van de geparkeerde auto’s.

Dit watergordijn werkt als een doeltreffend thermisch schild:

• Geen kettingreactie: Doordat de ramen gekoeld worden en heel blijven, kunnen de vlammen het interieur van de buurauto's niet binnendringen. Brandoverslag wordt hiermee volledig voorkomen.
• Drastische reductie van vuurintensiteit: Standaard plafondsprinklers (volgens de minimale Europese norm van min. 5 L/min/m²) verlaagden het piekvermogen van de totale brand met 82% tot 91%.

Conclusie

Een brandende elektrische auto in een ondergrondse parking klinkt als een doemscenario, maar met een goed ontworpen sprinklersysteem blijft de schade beperkt tot één voertuig. Een sprinklersysteem boven je hoofd is voldoende om de kettingreactie te breken en ondergrondse garages veilig te houden.
