Het weerbericht op Mars: hoe fotonica de weg vrijmaakt voor de eerste astronauten op de rode planeet
- ArtyomPetrosyan
Het weerbericht op Mars: hoe fotonica de weg vrijmaakt voor de eerste astronauten op de rode planeet
Stel je voor: je stapt uit je ruimtecapsule op een buitenaardse wereld. Je hebt er maanden over gedaan om er te geraken. Maar in plaats van een helder uitzicht op een rood landschap word je onthaald door een allesverwoestende stofstorm die de zon maandenlang verduistert. De temperatuur keldert tot ver onder -100 °C en schadelijk fijnstof dringt overal binnen.
Als we ooit mensen naar Mars willen sturen, moeten we niet alleen weten hoe we er geraken, maar ook hoe we overleven in dat extreme, onvoorspelbare klimaat. Wat betekent het om een planeet te koloniseren als je het weerbericht niet kent?
Voor toekomstige astronauten, maar ook voor de huidige Marsrovers, is inzicht in de atmosfeer van levensbelang. Alleen vertellen de instrumenten die we nu gebruiken ons niet het volledige verhaal. Ze zijn vaak zwaar en log, en kunnen de snelle, complexe weersveranderingen in de Marsatmosfeer niet altijd even scherp vastleggen.
In mijn masterproef in de Fotonica gebruik ik de studie van licht en lichttechnologie om een oplossing te onderzoeken die toelaat de Marsatmosfeer vanuit de ruimte te bestuderen, vanop een hoogte van 5.720 km. Wat als we de kracht van licht kunnen gebruiken om het onzichtbare zichtbaar te maken? Wat als we ultralichte, compacte telescoopsystemen kunnen ontwerpen die feilloos de geheimen van het Marsklimaat blootleggen?
"Elke gram naar de ruimte kost duizenden euro's"
Deze gouden regel in de ruimtevaart bepaalde de kern van mijn onderzoek. Een telescoop voor de ruimte ontwerpen is uiterst complex. Je kunt niet zomaar de grootste en zwaarste lens de ruimte in sturen. Alles moet heel licht zijn, uiterst compact, en bestand tegen dodelijke kosmische straling en extreme vriestemperaturen.
Bovendien bestaat er in de ruimtevaart niet zoiets als één perfecte telescoop. De beeldhoek (of field of view) van een telescoop bepaalt hoeveel van het Marsoppervlak en de atmosfeer in één beeld kan opgemeten worden. Het is één van de belangrijkste parameters van een telescoop.
Om de ideale kandidaat voor een toekomstige Marsmissie te vinden, ontwierp ik drie verschillende spiegelgebaseerde telescoopsystemen. De drie telescopen werken in het ultraviolette gebied. Het menselijk oog kan deze golflengten niet zien, maar deze zijn essentieel voor de studie van de Marsatmosfeer, aangezien ze exact kunnen aangeven hoeveel stofdeeltjes, ozon en ijswolken er aanwezig zijn.
Drie telescopen, drie visies op Mars
Het doel is om de Marsatmosfeer met zo weinig mogelijk beelden in kaart te brengen. Dit maakt het mogelijk om snelle weersveranderingen te kunnen opmeten, maar brengt extra complexiteit met zich mee. Tijdens mijn onderzoek werkte ik drie concepten uit, gaande van theoretisch ontwerp tot design-voor-fabricage, via gebruik van raytracingsoftware. De drie designs werken elk in het ultraviolet, maar gebruiken verschillende waarnemingstechnieken om de planeet te bestuderen:

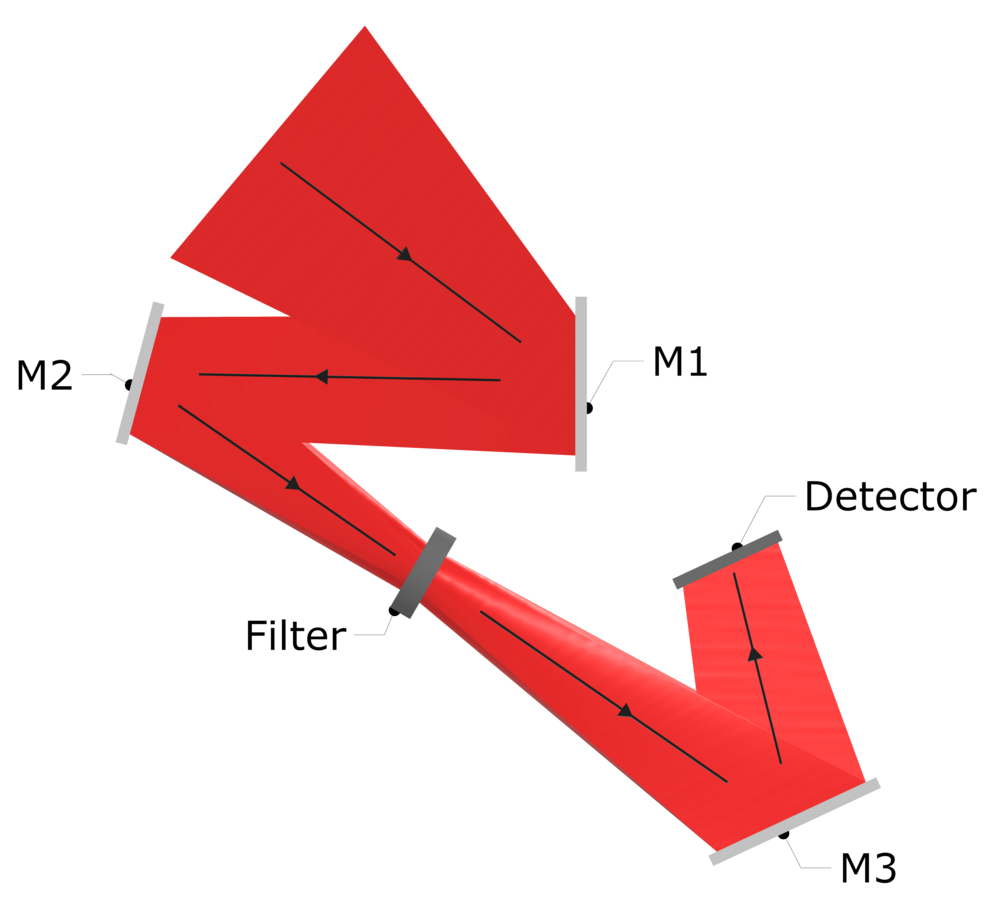

- De groothoekverkenner: Dit systeem is ontworpen als een breedbeeldcamera die de gehele Marsatmosfeer tegelijk in kaart brengt. Perfect om te voorspellen wanneer en hoe snel een globale stofstorm zich ontwikkelt, maar met een lagere lichtopbrengst en een resolutie van 2,61 km in een volume van 22 cm x 20 cm x 15 cm.
-

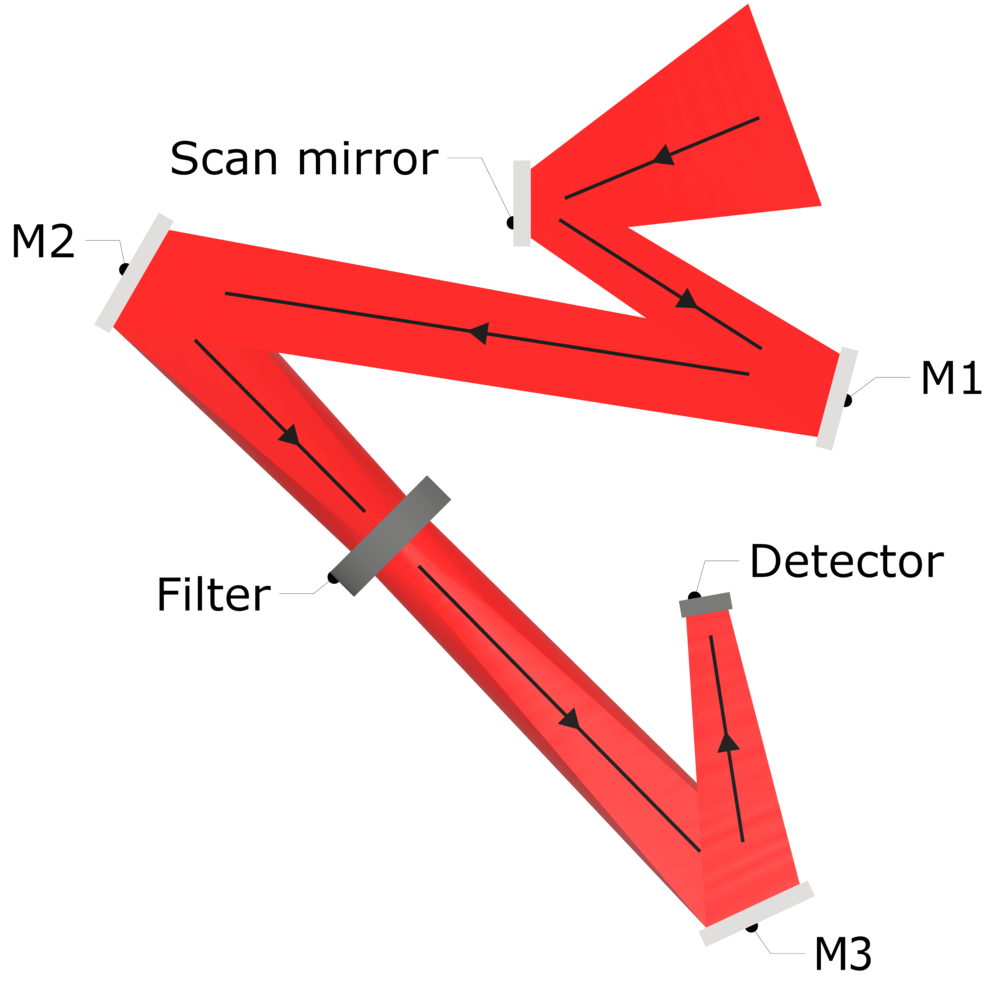

De scanningverkenner: Dit systeem lijkt sterk op de groothoekverkenner, maar met het verschil dat de telescoop niet in één keer de gehele Marsatmosfeer in kaart kan brengen. Het maakt gebruik van een scanningsmechanisme dat zes strookbeelden opneemt en zo de Marsatmosfeer reconstrueert. Dit systeem is compacter (17 cm x 15 cm x 13,5 cm), heeft meer lichtopbrengst, maar vergt de implementatie van een scanner. Dit systeem heeft een resolutie van 2,50 km.

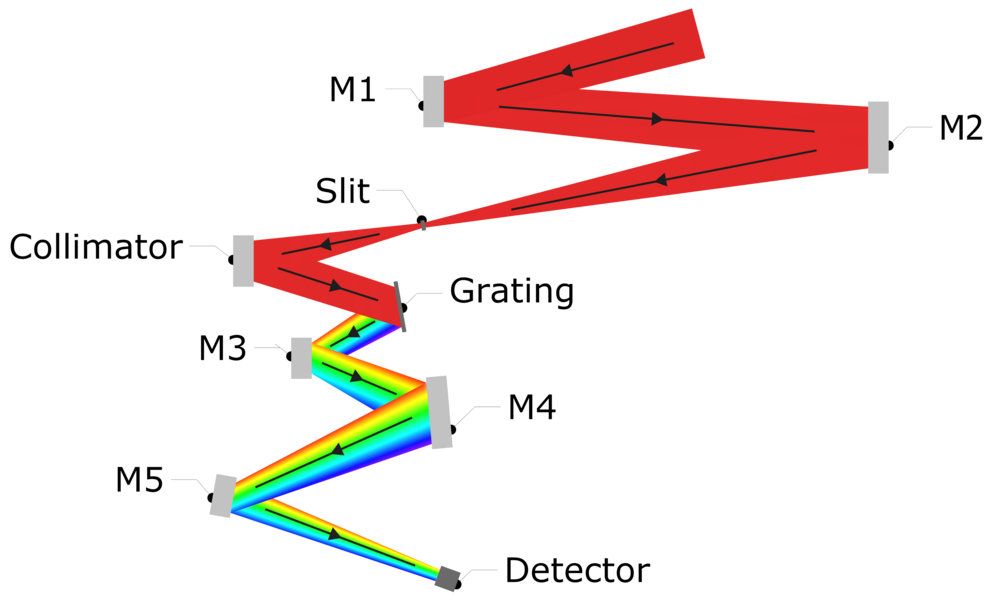

- De fotonische spectrometer: Dit uiterst compacte ontwerp brengt de Marsatmosfeer lijn per lijn in kaart en ontleedt het licht dat door de atmosfeer reist in meerdere golflengten. Het is extreem compact en lichtgewicht (8 cm x 6 cm x 6 cm), maar vereist een ontzettend complexe uitlijning en productie van de spiegels en levert een resolutie van 2,58 km.
De zoektocht naar het ultieme ontwerp
Een groot deel van mijn thesis bestond uit het uitgebreide optische ontwerp en simulaties om deze drie ontwerpen meedogenloos met elkaar te vergelijken. Want welk systeem kies je als je straks maar één plekje aan boord van een ESA-satelliet hebt? Het was een complexe puzzel waarbij lichtopbrengst, gewicht en de overlevingskansen van de materialen in de ruimte de doorslag moesten geven. Al onze systemen werden daarom geoptimaliseerd om in 22 cm x 20 cm x 15 cm te passen, niet groter dan een schoendoos.
Uit de simulaties kwam één systeem als duidelijke winnaar naar voren: de scanningverkenner. Dit ontwerp slaagt erin om uitzonderlijke optische prestaties te leveren vanuit een uiterst compact volume van nauwelijks 17 cm x 15 cm x 13,5 cm. Het resultaat spreekt tot de verbeelding: vanaf een duizelingwekkende hoogte van 5.720 km in de ruimte brengt de telescoop atmosferische details in kaart met een haarscherpe resolutie van 2,50 km. Door de atmosfeer via zes slimme strookbeelden te scannen, combineert het systeem een maximale lichtopbrengst en feilloze golflengteselectie met de hoogste beeldscherpte, terwijl de mechanische complexiteit perfect binnen de perken blijft.
Van masterproef naar de eerste weerman op Mars
Hoewel de telescoop voorlopig nog uit wiskundige modellen en gesimuleerde ontwerpen bestaat, toont dit project aan dat de volgende generatie ruimte-instrumenten drastisch efficiënter kan zijn. Ons innovatieve design en de gesimuleerde prestaties demonstreren de mogelijkheden voor een toekomstige Marsmissie. Dankzij ons systeem is de atmosfeer van Mars niet langer een ondoorgrondelijke barrière, maar een open boek.
Het uiteindelijke doel van deze thesis overstijgt puur academisch onderzoek. Het draait om veiligheid en voorbereiding. Want op de dag dat de eerste mensen daadwerkelijk voet op de uitgestrekte rode vlaktes van Mars zetten, zullen ze zich voor het verlaten van hun basis dezelfde levensbelangrijke vraag stellen die wij elke ochtend stellen:
Hoe wordt het weer vandaag?
Een betrouwbaar weerbericht op miljoenen kilometers afstand: de eerste, onmisbare stap naar ons buitenaardse bestaan.
